IGBT好坏检测实操指南（变频器新能源汽车适配，从维修入门到产线质检）
一、开篇：为什么你的IGBT检测方法可能一直在“碰运气”？
工业变频器突然报警停机、新能源汽车电机控制器突然“趴窝”、变频空调压缩机罢工——这些故障背后，IGBT往往是那个“沉默的元凶”。作为功率半导体领域最核心的开关器件之一，IGBT凭借高耐压、大电流、低导通损耗等特性，在工业变频器、新能源汽车主驱逆变器、伺服驱动器、焊接电源、变频家电等场景中被广泛应用-。全球分立IGBT市场在2025年已突破56.4亿美元，且仍在以约8%的年复合增长率扩张-——这意味着每天都有海量的IGBT需要被检测、验证和维修。
很多维修人员和质检员在实际操作中，要么只依赖“万用表随便测一测”，要么面对多引脚模块完全不知从何下手。更棘手的是，工业环境和汽车电控场景下的IGBT检测，其判断标准和操作细节存在显著差异——工业变频器中更关注静态耐压和驱动电路匹配，而新能源汽车场景则更强调动态响应和热可靠性。
本文将系统拆解IGBT检测方法，从外观初筛到万用表静态检测，再到示波器动态分析和专业曲线追踪仪，分层覆盖。无论你是刚入门的变频器维修学徒，还是负责产线质检的专业工程师，都能在文中找到适合自己的检测策略。全文基于GB/T 29332-2012《绝缘栅双极晶体管测试方法》和IEC 60747-9:2019等现行检测标准展开，结合真实的工业故障案例，帮助你在实操中精准判断IGBT好坏，避免踩坑-。
二、前置准备：检测前必须先搞懂的3件事
2.1 IGBT基础认知（适配工业/汽车场景精准检测）
在动手检测之前，需要先了解IGBT的基本结构和关键参数。IGBT（Insulated Gate Bipolar Transistor，绝缘栅双极晶体管）本质上是一个三端器件，引脚分别为栅极（G） 、集电极（C） 和发射极（E） 。可以把它理解成一个“电压控制的电子开关”——栅极施加正向电压时导通，撤销或施加反向电压时关断。
IGBT内部还集成了一个续流二极管（反向并联在C-E之间），这个二极管在检测中极为关键：用万用表二极管档测量C-E两端时，正常情况下应当呈现单向导电性（红笔接E、黑笔接C时导通压降约0.3-0.8V，反过来无穷大）。这个续流二极管的健康状况直接反映IGBT是否被击穿或开路。
另外，IGBT的栅极氧化层对静电极为敏感——很多初学者不知道，直接用手触摸未放电的IGBT引脚，静电就可能击穿栅极，导致器件“莫名其妙”损坏。这是IGBT检测中必须牢记的第一条铁律。
2.2 变频器与新能源汽车场景IGBT检测核心工具介绍
不同场景的IGBT检测，对工具的侧重点完全不同。以下分为“新手入门套装”和“专业进阶设备”两类：
新手必备（适配工业维修学徒、家电维修入门）：
数字万用表：必备核心工具，推荐具备二极管档和电阻档的量程。指针式万用表同样适用，但必须使用R×10kΩ档（下面会详述原因）。成本50-300元即可满足日常判断。
螺丝刀套装和吸锡器：用于拆卸模块和清理引脚焊锡，工业变频器维修必备。
防静电手环/防静电工作垫：保护栅极氧化层，成本不高但至关重要。
专业进阶（适配产线质检工程师、汽车维修技师、实验室检测）：
示波器：用于观测驱动波形和集电极-发射极电压波形，评估IGBT的动态开关特性-。建议配备高压差分探头，适配600V以上高压场景。
高压差分探头：配合示波器安全测量高压侧波形，汽车电控和变频器维修中必不可少。
曲线追踪仪/功率器件分析仪：如Keysight B1505A等专业设备，可一次性完成击穿电压、导通电阻、阈值电压、漏电流等全参数表征，测试电压可达数千伏、电流可达数百安培-。
在线式超声检测设备：针对产线批量检测，某新能源汽车头部企业引入后，检测效率从单日800件提升至4800件，检测周期缩短至18秒/件-。
2.3 变频器与新能源汽车场景IGBT检测安全注意事项
⚠️ 重中之重——以下4条必须严格执行：
彻底断电+放电：IGBT通常与高压直流母线电容直接并联。检测前必须断开设备电源，并用放电电阻对母线电容彻底放电（至少等待2-3分钟或用万用表确认电压降至0V）。变频器维修案例中常见的一个误区是“关掉电源就直接测”——殊不知电容残留几百伏电压足以伤人，也会损坏万用表。
静电防护不可省：IGBT栅极氧化层极易被静电击穿。检测过程中务必佩戴防静电手环，操作前触摸接地金属释放人体静电。不要直接用手触摸引脚——这个动作在初学者中极为常见，却可能导致IGBT在检测前就已“报废”。
拆下来测，不要在系统板上“凑合” ：这是被反复验证的铁律。IGBT模块往往与电容、电阻等外围元件并联，用万用表直接测C-E两端，测到的是模块与电容并联后的等效值，结果完全不可靠-。英飞凌官方也明确建议：检测IGBT时必须拆下来单独测，否则容易受外围电路干扰导致误判-。
仪器选择有讲究：使用指针式万用表检测IGBT时，必须拨在R×10kΩ档。R×1kΩ及以下各档的内部电池电压太低，不足以使IGBT导通，导致无法判断器件好坏-。数字万用表则建议使用二极管档。
三、核心检测方法（三层进阶，从入门到精通）
3.1 IGBT外观与初筛检测法（工业现场快速排查）
在动用任何仪器之前，先用“眼睛”做一轮初筛，可以快速锁定明显损坏的器件，避免无效拆装。
操作流程：
观察IGBT外壳是否有裂纹、烧焦、鼓包等物理损坏痕迹。工业变频器中IGBT炸管往往伴随着外壳崩裂和内部金属喷溅。
检查引脚是否有氧化、虚焊或断裂。特别是长期运行在高温潮湿环境中的变频器，引脚氧化是常见隐患。
触摸散热片——如果IGBT在设备运行后异常发热（远超正常温升范围），说明内部可能存在部分击穿或导通电阻增大的问题。
行业专属判断标准：
工业变频器场景下，如果IGBT外壳出现明显裂纹或周边PCB板有烧焦痕迹，基本可以判定模块已损坏，无需进一步测量。新能源汽车电控场景中，IGBT往往封装在模块内部，外壳损伤较少见，但控制板上的驱动电阻烧毁（如栅极电阻表面发黑开裂）是IGBT损坏的强关联信号。栅极电阻烧毁、驱动芯片输出异常波形、门极氧化层击穿，这三大特征通常同时出现-。
注意： 外观完好的IGBT不代表功能正常。外观检查只能作为辅助手段，最终判断仍需依赖仪器测量。

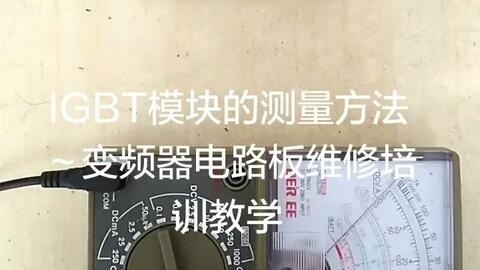

3.2 万用表检测IGBT方法（新手重点掌握）
这是最基础也最实用的方法，适用于单管IGBT和IGBT模块的静态检测。建议分三个阶段操作：极性判断、阈值触发验证、续流二极管检测。
第一步：极性判断（确认G/C/E引脚）
如果不清楚IGBT的引脚排列，用万用表电阻档（1kΩ档）进行识别：测量任意两脚之间的正反向电阻，当某脚与其他两脚的阻值均为无穷大时，该脚即为栅极G-。剩下两脚为集电极C和发射极E——通常内部续流二极管的负极接C、正极接E，测量时二极管档下红笔接E、黑笔接C会有导通压降。
第二步：阈值触发验证（判断栅极是否能正常控制导通）
这是判断IGBT好坏的最关键一步，步骤如下：
① 用数字万用表二极管档，黑表笔接发射极E，红表笔接栅极G——正常情况下应为高阻（开路）-。交换表笔，红接E、黑接G，同样应为高阻（栅极G与E之间电阻通常＞100kΩ）-。
② 将万用表调至电阻档（指针表使用R×10kΩ档），黑表笔接C、红表笔接E，此时读数应为无穷大（IGBT处于关断状态）。
③ 用手指同时触摸栅极G和集电极C（人体感应电压作为触发信号），观察万用表读数变化——正常情况下指针应向右偏转（电阻值减小），表明IGBT被触发导通-。继续用手指同时触摸源极S和栅极G（注意：此处的S即发射极E），IGBT应被阻断，指针回到无穷大-。
第三步：续流二极管检测
用万用表二极管档，黑表笔接C、红表笔接E，应测得约0.3-0.8V的正向导通压降（取决于IGBT型号和万用表内阻）。交换表笔（红接C、黑接E），应为开路（无穷大）。这一检测步骤常被新手忽略，而续流二极管的损坏往往直接反映IGBT是否遭受过反向过压冲击。
判断标准：
正常：G-E间电阻＞100kΩ；C-E正向二极管导通压降0.3-0.8V，反向无穷大；栅极触发后C-E电阻明显减小
击穿损坏：C-E之间双向导通（二极管档正反向均显示低阻值或短路）
开路损坏：续流二极管正反向均不通（C-E双向无穷大）
栅极损坏：G-E之间阻值明显偏低（＜10kΩ），或无法被触发导通
变频器维修实用技巧： 工业维修场景中，IGBT模块硬击穿时，万用表测U臂IGBT会显示双向0Ω-。而且，IGBT损坏80%以上与驱动电路相关——更换模块前必须检测驱动板上的光耦、驱动电阻、稳压管是否正常，否则新模块上机后同样会因为驱动异常而再次炸管-。
3.3 工业专业仪器检测IGBT方法（进阶精准检测）
对于需要精准评估IGBT性能的场合（如产线批量质检、新能源汽车电控系统验证、变频器维修后的质量确认），仅靠万用表远远不够。以下介绍三种专业检测手段：
① 示波器动态波形分析（工业维修首选进阶工具）
用示波器观测IGBT的栅极驱动信号和C-E电压波形，可以评估开关特性是否正常：
开通延迟时间 Td(on) ：驱动信号上升沿到Vce降至90%的时间-
关断延迟时间 Td(off) ：驱动信号下降沿到Vce上升至10%的时间
栅极驱动波形：应呈现干净的方波，过冲或振荡说明驱动电路异常
用示波器测量驱动电阻两端的电压波形（根据欧姆定律等效为电流波形），还可以评估栅极电流是否在正常范围内-。栅极电阻Rg的选择会直接影响IGBT的开通和关断速度，通常需要根据驱动功率分别选择Rgon和Rgoff-。
② 曲线追踪仪/功率器件分析仪（实验室/产线精准检测）
专业曲线追踪仪可以完成以下全参数测试-：
击穿电压 V(BR)CES
漏电流 ICES、IGES
阈值电压 VGE(th)
导通压降 VCE(on)
跨导 Gfe/Gfs
国产功率半导体曲线分析仪如PST6747A等，已实现多高精度电压、电流源表模块的集成，支持高精度IV、CV自动化测试-。Keysight B1505A等国际品牌设备更是能覆盖从sub-pA到3kV、500A的宽范围测量-。
③ 产线自动化批量检测系统
面向规模化生产场景，目前已有全自动测试系统投入使用。例如泰瑞达ETS-800 D20支持双站点并行测试，可适配大批量和小批量混合生产-；德律科技的TR7600HP 3D X-ray自动检测系统则专门用于功率半导体内部缺陷检测，大幅提升检测准确性与效率-。
四、补充模块（避坑指南与实战参考）
4.1 工业与汽车场景不同类型IGBT的检测重点
工业变频器用IGBT模块（600V/1200V等级）：
检测核心在于静态耐压和驱动匹配。变频器但凡出现IGBT模块烧毁，其对应的PWM信号驱动电路中的光电耦合器、推挽电路功率三极管、限幅稳压二极管等均需一并排查-。另一个常见陷阱是：驱动电路的正负电压看似正常、波形也正常，但带载后仍然炸机——这时需要检查退饱和保护电路的响应时间。
新能源汽车主驱逆变器用IGBT模块：
检测重点在动态开关损耗和热可靠性。新能源汽车头部企业在IGBT模块产线中引入在线式超声检测设备，可快速识别芯片与基板之间的分层缺陷和空洞，避免上机后因散热不良导致热失效-。
变频家电用IGBT（单管封装，如电磁炉、变频空调）：
检测相对简单，万用表二极管档即可完成90%的判断。家电维修中，80%的变频设备返修根源其实在电源模块，而非IGBT本身，需要系统性排查-。
4.2 IGBT检测常见误区（工业维修高频踩坑点）
误区1：不拆机直接测C-E——这是最常见的误判来源。IGBT与电容并联，直接测到的是电容的充放电效应，而非IGBT真实状态-。
误区2：忽略驱动电路，只换IGBT——80%以上的IGBT二次损坏源于驱动电路未被彻底排查-。变频器维修行业有一条不成文的铁律：换IGBT必查驱动光耦和栅极电阻。
误区3：用R×1kΩ档测指针表——内部电池电压太低（通常1.5-3V），远低于IGBT的阈值电压（通常4-8V），根本导不通，无法判断好坏-。
误区4：不放电直接拆装——母线电容残留高压可能直接击穿新换的IGBT，且对人身安全构成严重威胁。
误区5：忽略环境温度对检测的影响——IGBT的阈值电压和导通压降均随温度变化，高温环境下测出的参数不能直接与常温标准对比。
4.3 工业变频器IGBT失效典型案例
案例一：变频器带载后频繁炸IGBT，空载运行正常
某工厂的变频器在带载约80%额定功率时反复出现IGBT模块击穿，空载运行则一切正常。维修人员更换IGBT后，设备正常运行约8天，相同的F30022故障代码再次出现-。
排查过程：检测驱动板正负电压均正常，用示波器观察栅极波形也看似干净。但进一步加载测试发现，退饱和保护电路的延迟时间超出规格，负载短路时保护动作滞后，导致IGBT承受超出耐受能力的过电流冲击而爆炸-。最终更换驱动板上的退饱和检测元件后故障彻底解决。
经验教训： 空载正常≠带载正常。IGBT检测不能只停留在静态测试，必须结合动态加载条件下的驱动波形分析。
案例二：新干线列车IGBT模块控制缺陷导致牵引动力丧失
日本新干线E8系动车组曾因特定批次IGBT模块存在控制缺陷，引发控制电流异常升高，控制基板温度上升后保护元件误动作切断控制信号，IGBT模块因失控过电流冲击而损毁，最终导致列车失去牵引动力-。
经验教训： 在大功率交通和工业场景中，IGBT检测必须将控制回路与功率回路联动分析，单一维度的静态测试无法覆盖此类系统性故障。
五、结尾
5.1 IGBT检测核心（工业场景高效排查策略）
根据使用场景选择不同的检测策略，可以有效提升检测效率和准确率：
| 场景 | 推荐检测策略 |
|---|---|
| 工业变频器维修（现场快速判断） | 外观初筛 → 万用表二极管档检测C-E续流二极管 → 栅极触发验证 → 重点排查驱动板光耦和栅极电阻 |
| 新能源汽车电控检测 | 静态参数测试（万用表+曲线追踪仪） → 动态波形分析（示波器） → 热可靠性验证 |
| 产线批量质检 | 全自动功率器件分析仪 → 自动化测试系统并行测试 |
| 家电维修（变频空调/电磁炉） | 万用表二极管档检测C-E正反向 → 检查驱动电阻和电源模块 |
核心口诀： 断电放电先做好，拆下测量才可靠；万用表选十千档，驱动电路别忘查；动态波形看方直，温度影响要记牢。
5.2 IGBT检测价值延伸（维护与采购建议）
日常维护建议： 定期检查散热系统是否正常工作——IGBT的结温每升高10℃，故障率翻倍。工业变频器建议每半年用热成像仪检查模块温度分布，发现异常温差及时排查。
采购建议： 选择IGBT时重点关注三个参数——耐压等级（需留20%以上余量）、额定电流（按实际负载1.5倍选型）、工作结温范围（工业高温环境需选175℃规格）。国产主流变频器厂商已批量采用1200V/50A IGBT替代进口品牌，开关损耗降低约30%，适配工业高温环境-。
校准建议： 专业级IGBT检测设备（如曲线追踪仪）建议每12个月送计量机构校准一次，确保参数测量的准确性。
5.3 互动交流（分享工业与汽车场景IGBT检测难题）
你在实际维修或质检中遇到过哪些IGBT检测难题？比如：变频器驱动波形看起来正常但带载就炸管？新能源汽车电控中的IGBT模块反复损坏找不到原因？欢迎在评论区留言交流，一起探讨工业现场IGBT检测中的实战技巧。
关注建议： 如果想获取更多工业电子元器件检测干货，欢迎关注本专栏，后续将持续推出变频器驱动电路检测、MOSFET与IGBT对比等实用内容。
参考文献及检测标准：
GB/T 29332-2012《绝缘栅双极晶体管测试方法》
IEC 60747-9:2019《半导体器件 分立器件 第9部分：绝缘栅双极晶体管（IGBT）》
T/CES 084-2021《柔性直流输电用绝缘栅双极晶体管（IGBT）模块应用可靠性试验规范》
