《整流桥好坏检测全流程拆解(电源维修工业设备适配,从万用表初筛到专业仪器精测)

发布时间:2026-04-22 05:04:02

一、引言:为什么整流桥检测是电源维修的第一道防线

开关电源上电就炸保险、变频器输出电压异常、家电维修遇到“三无”故障——这些场景中,整流桥都是首当其冲的重点排查对象。整流桥由四只整流二极管按桥式结构封装而成,包含两个交流输入端(标注“~”)和一个直流正极(“+”)、一个直流负极(“-”),其核心功能是将交流电转换为单向脉动直流电-1。行业数据显示,电源故障中整流桥损坏占比超过30%-43

无论你是电子维修领域的从业者,还是工厂产线的质检人员,亦或是零基础入门的电子爱好者,掌握一套系统化的整流桥好坏判断方法,都能帮你快速锁定故障源头、避免误判、提升维修效率。本文从工业电源、家电维修和汽车电子三大场景出发,分层次详解从万用表基础检测到专业仪器精准校验的完整流程,兼顾新手易懂与专业精准,助你快速上手整流桥检测实操。

二、前置准备(行业适配版)

2.1 工业/家电/汽车场景整流桥检测核心工具介绍

基础款(新手必备,适配家电维修和入门场景)

  • 数字万用表:必须具备二极管档位(DIODE档)。这是检测整流桥最核心、最常用的工具,建议选择带有蜂鸣通断档和二极管压降读数功能的型号,价格在50-200元之间即可满足需求-1

  • 放电电阻:电路中的大容量滤波电容会储存高压电荷(220V整流后可达310V),检测前必须用放电电阻将电容放电,防止电击损坏设备和仪表-61

  • 螺丝刀/镊子:用于拆卸元件和固定表笔接触点。

专业款(适配工业产线、汽车电子质检等批量/高精度检测场景)

  • 高压电源+示波器:用于击穿电压测试和整流波形分析,观察输出电压纹波是否平滑-34

  • 热成像仪:检测整流桥在工作状态下的温度分布,可精确定位内部单颗二极管的异常发热。唯电电子实测数据显示,38%的“软故障”整流桥可通过热成像精准定位-43

  • LCR测试仪:测量整流桥的动态参数和寄生参数,适用于精密器件性能评估-62

  • 温控测试箱:用于模拟极端温度条件下的整流桥性能测试,验证器件在规定温度范围内的稳定性-34

  • 自动化测试设备:适配工厂流水线批量检测,可减少人为误差、提升检测效率-34

行业适配提示:汽车交流发电机整流桥的检测需参考QC/T 1034-2016行业标准-;工业电源整流桥检测需关注GB/T 4023-2015等国家标准-

2.2 工业/家电/汽车场景整流桥检测安全注意事项(重中之重)

⚠️ 警告:以下事项涉及人身安全,请逐条确认后再开始操作。

  1. 断电放电双确认:检测前必须确保设备电源完全断开,并用放电电阻将电路中所有大容量电容放电完毕。未放电状态下测量,可能造成仪表损坏甚至触电伤亡。 -61

  2. 拆卸独立测量为原则:为获取最准确的数据,应将整流桥从电路中拆下进行独立测量,避免外围元件的并联/串联干扰导致误判-14。在线测量仅作快速参考,最终确诊必须拆下单独测量-14

  3. 静电防护不可忽视:整流桥内部二极管对静电敏感,检测时应采取防静电措施(佩戴防静电手环或在防静电工作台上操作),避免ESD(静电放电)损坏元件-34

  4. 万用表档位选择正确:检测整流桥必须使用二极管档(DIODE),不可用电阻档替代——电阻档的测试电流和电压与二极管档不同,可能导致测量结果不准确-1

  5. 表笔接触必须稳定:测试过程中确保红黑表笔与引脚接触良好,避免因接触不良产生误判-

2.3 整流桥基础认知(适配各行业精准检测)

整流桥的本质是四个二极管组成的“整流团队”,其好坏判断的核心逻辑基于二极管的单向导电性:正向导通(有压降)、反向截止(无导通)-14

常见封装类型与识别

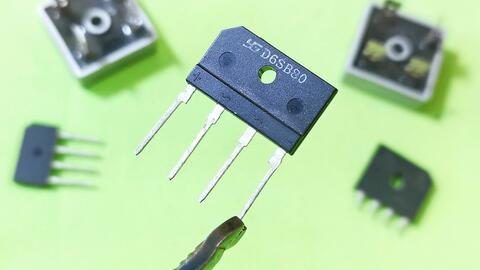

  • 单相整流桥(四脚封装):两个交流输入端(常标“~”或“AC”),一个直流正极(“+”),一个直流负极(“-”)。最常见于开关电源、充电器、家电主板。

  • 三相整流桥(五脚封装):三个交流输入端和两个直流输出端,适用于工业变频器、汽车发电机等高功率场景-

关键参数与检测的关联

  • 正向压降(VF) :硅材料整流桥的正向压降通常在0.4V~0.7V之间,四个二极管应基本一致-14-34

  • 反向漏电流(IR) :理想情况下应为零,实际应在微安级别-34

  • 击穿电压(VR) :二极管在反向偏置时开始导通的最小电压,应高于电路最大工作电压-34

三、核心检测方法

3.1 外观与快速初筛法(家电/电源维修新手快速排查)

在动用万用表之前,先用目视检查快速锁定明显故障。这是新手最友好的入门方法,能在30秒内排除20%以上的可见故障。

操作步骤:

  1. 检查外观损伤:观察整流桥表面是否有烧焦发黑、裂纹鼓包、引脚氧化或脱焊迹象。若外观损坏严重,可直接判断失效-59

  2. 闻气味:若有明显焦糊味,说明内部已发生过热烧毁。

  3. 观察关联电路现象:设备通电即跳闸、输入保险丝反复熔断——这两种现象高度指向整流桥内部短路故障-

各行业专属注意要点:

  • 家电维修场景:彩电或空调“三无”(无光、无声、无图像)且300V整流电压缺失,应优先排查整流桥-

  • 工业变频器场景:整流桥故障通常伴随输入熔丝熔断、输出无电压或电源板烧毁-39

  • 汽车电子场景:汽车发电机整流桥检测需将整流桥从发电机中引出连接线再做检验,操作时注意避免损坏密封结构-

3.2 万用表二极管档检测法(新手重点掌握)

这是判断整流桥好坏最核心、最可靠的方法,必须熟练掌握。建议新手用“4步测试法”系统检测整流桥内的4颗二极管。

准备工作:

  • 万用表调至二极管档(DIODE档)

  • 确认整流桥已从电路板上拆下并做好引脚识别

  • 红表笔插入“VΩ”孔,黑表笔插入“COM”孔

核心测量逻辑-14

测试组合正常表现说明
红表笔接“+”,黑表笔接“~”0.4V~0.7V正向导通正常
黑表笔接“-”,红表笔接“~”0.4V~0.7V正向导通正常
黑表笔接“+”,红表笔接“~”“1”或“OL”(溢出)反向截止正常
红表笔接“-”,黑表笔接“~”“1”或“OL”反向截止正常

逐颗检测整流桥内4颗二极管:

① 正极→交流A(正向导通)

  • 红表笔接正极(+),黑表笔接交流端1(~)

  • 正常读值:0.4V~0.7V

  • 若无显示或显示“OL”→该二极管断路

  • 若显示接近0V→该二极管短路-14

② 正极→交流B(正向导通)

  • 红表笔接正极(+),黑表笔接交流端2(~)

  • 正常读值应与①接近(0.4V~0.7V)

③ 负极→交流A(反向截止)

  • 红表笔接交流端1(~),黑表笔接负极(-)

  • 正常应显示“OL”(反向截止)

  • 若显示0.4V~0.7V→该二极管反向击穿-14

④ 负极→交流B(反向截止)

  • 红表笔接交流端2(~),黑表笔接负极(-)

  • 正常应显示“OL”

⑤ 正极↔负极互测

  • 正反两个方向均应显示“OL”(不导通)

故障判定标准:

  • 任何一颗二极管正向无压降或反向有导通 → 整流桥损坏

  • 任意两引脚间双向导通 → 内部二极管击穿短路-

  • 任意两引脚间双向均不导通 → 内部二极管断路-

实用技巧:唯电电子实测数据显示,90%的整流桥故障可通过上述方法检出-。建议将四个方向的读数记录在纸上对比,一旦发现四个正向压降数值差异过大(如有的0.5V有的0.7V),也要警惕内部二极管性能不一致的隐患。

3.3 工业/汽车场景专业仪器检测法(进阶精准检测)

当万用表基础检测结果存疑,或需要进行批量检测、高精度校验时,需要动用专业仪器设备。

(1)工业变频器整流桥——示波器波形分析法

所需工具:隔离变压器、示波器、可调交流电源

操作流程:

  • 搭建测试电路,将整流桥接入隔离变压器供电

  • 用示波器探头分别测量交流输入端波形和直流输出端波形

  • 正常的全波整流输出应为脉动直流波形,每个半周期均应有整流输出

  • 若示波器显示的波形出现半波缺失(只有正半周或只有负半周有输出),说明内部某颗二极管已开路-61

  • 若直流输出出现大幅畸变或纹波异常,说明内部二极管性能劣化

行业参考:西门子工业变频器故障排查中,整流桥隐性击穿通常表现为大电流工况下导通压降异常,需结合示波器与负载测试综合判断-

(2)汽车发电机整流桥——热成像诊断法

所需工具:热成像仪、负载测试台

操作流程

  • 将整流桥接入测试电路,施加额定电流持续运行10分钟

  • 用热成像仪扫描整流桥表面温度分布

  • 正常状态下,整流桥表面温度应整体均匀(通常低于70℃)

  • 若某个二极管对应的封装区域出现明显热点(比周围高15℃以上),说明该二极管存在短路或高损耗故障-59-43

行业适配:汽车交流发电机整流桥检测可参考QC/T 1034-2016标准,该标准规定了汽车交流发电机用整流桥的试验方法和检验规则-

(3)工业产线批量检测——自动化测试设备

所需工具:自动化整流桥测试系统(ATE)

操作流程

  • 批量装入整流桥样品,ATE自动切换测试工位

  • 依次完成正向压降测试、反向漏电流测试、击穿电压测试

  • 系统自动记录测试数据并与规格参数比对,标记不合格品

  • 支持高温/低温条件下的参数一致性测试

行业参考:GB/T 2828.1-2003提供了逐批检查计数抽样及抽样表的标准,指导整流桥批量检验流程-。GB/T 15772-2008《电工电子产品可靠性实验方法 整流器》规定了整流器可靠性实验的测试方法-

(4)在线检测技巧(现场维修快速诊断)

当现场条件不允许拆焊时,可在断电状态下进行在线粗测:

  • 用二极管档测量正负极(+、-)之间,正反两个方向均不应导通

  • 测量正极与交流端(+与~)、负极与交流端(-与~),应保持单向导通特性

  • 注意:在线测量仅作为快速参考,最终确诊必须拆下单独测量,以防外围电路并联元件造成误判-14

四、补充模块

4.1 不同行业场景整流桥检测重点

工业变频器/开关电源场景检测重点

  • 检测要点:重点关注反向耐压能力浪涌承受能力。工业电网电压波动频繁,浪涌冲击易导致二极管晶元击穿-10

  • 选型余量:额定电流≥负载峰值电流的1.5~2倍-39

  • 散热检查:工业高温车间运行时,需确认散热片是否紧密贴合,必要时加涂导热硅脂

  • 典型案例:某工厂PLC控制柜KBPC5010整流桥因实际电流持续在48A~50A波动(超出额定50A),长期极限运行导致过热烧毁-10

家电维修(空调/彩电/充电器)场景检测重点

  • 检测要点:重点排查短路故障。家电整流桥最常见的故障是上电瞬间浪涌击穿或输出负载短路导致PN结热击穿-39

  • 典型现象:220V保险丝烧断、无300V整流电压,可优先用“电阻测量法”检查整流桥-

  • 在线测量技巧:空调外机板维修中,测整流桥无310V电压时,可先测进线是否有220V,再判断是整流桥本身故障还是前级软启动电路问题-

  • 故障特征:90%电源无输出、烧保险、电压异常都与整流桥有关-

汽车电子(发电机/充电器)场景检测重点

  • 检测要点:重点关注震动耐受性散热设计。汽车行驶过程中的持续震动容易导致焊点疲劳裂纹-10

  • 行业标准:QC/T 1034-2016《汽车交流发电机用整流桥》规定了汽车整流桥的技术要求和测试方法-

  • 雪崩型整流桥检测:需使用专用测试系统进行参数测试,检测正向浪涌承受能力、反向恢复特性等-

  • 典型案例:新能源汽车充电模块整流桥在长期震动环境下6个月后出现焊点微裂纹,导致接触电阻增大、过热烧毁-10

4.2 整流桥行业检测常见误区(避坑指南)

误区行业危害正确做法
误区1:忽略在线测量的干扰因素外围电路的并联元件导致测量结果显示“导通”或“不通”,误判整流桥损坏或正常在线测量仅作快速参考,最终确诊必须将整流桥从电路板上拆下单独测量-14
误区2:用电阻档替代二极管档电阻档的测试电流和电压不同,无法准确判断正向压降是否在0.4V~0.7V正常范围内必须使用万用表的二极管档(DIODE档)进行检测-1
误区3:忽略环境温度对检测的影响在高温车间检测时,正向压降随温度升高而降低,可能导致误判为“压降异常”检测时注意环境温度,或参考规格书中的温度-压降曲线修正判断标准-10
误区4:未放电直接测量电路中的滤波电容存有310V以上高压,直接测量会导致万用表烧毁,甚至造成触电事故检测前必须用放电电阻将电路中所有大容量电容完全放电-61
误区5:忽视引脚极性确认整流桥引脚标注可能与实际不符,若按错误标注接入电路会烧毁整流桥焊接前先用万用表查明实际引脚位置与标记是否相符,二者接触面涂导热硅脂降低结温-

4.3 整流桥失效典型案例(实操参考)

案例一:工业变频器整流桥热失控失效

场景:某工厂高温车间(环境温度约60℃)运行的变频器使用GBJ3510整流桥,额定负载电流30A。运行数周后突然失效,拆解发现二极管芯片严重过热熔化。

检测过程

  • 用万用表二极管档检测,发现其中一颗二极管正反向均导通(击穿短路)

  • 用热成像仪扫描,发现失效整流桥在运行中温度超过120℃,远超正常值

失效原因分析:二极管正向压降(VF)随温度升高而降低,导致整流桥承受更高电流,进一步加剧发热,形成热失控(Thermal Runaway)-10

解决方法与选型建议

  • 更换为低VF值的整流桥型号(如肖特基系列)

  • 增加散热设计:铝基散热片+风冷强制散热

  • 加装温度保护电路,在整流桥过热时降低输入功率

  • 工业高温环境选型时建议额定电流余量≥2倍-10-39

案例二:家电电源适配器雷击浪涌击穿

场景:某品牌家用空调在雷暴天气后多台无法启动,拆解发现电源适配器整流桥被击穿。

检测过程

  • 用万用表二极管档检测整流桥,发现正极与交流端之间显示接近0V(短路),且反向也有导通-59

  • 用示波器观察电网输入波形,存在尖峰脉冲

失效原因分析:雷击或电网突波产生的高压冲击远超整流桥的反向耐压(VRRM),整流桥直接承受过压冲击导致PN结击穿-10

解决方法与选型建议

  • 更换为耐压更高的整流桥(1000V以上)

  • 在输入端增加TVS二极管+压敏电阻(MOV)提供瞬态浪涌保护

  • 上电瞬间若无浪涌抑制措施,电流陡增易击穿二极管,可在输入端串联NTC热敏电阻限制电流上升速率-39-10

五、结尾

5.1 整流桥检测核心(各行业高效排查策略)

掌握整流桥好坏判断的分级检测策略,能帮你快速锁定故障:

第一级——外观排查(耗时<1分钟)

  • 看:表面有无烧焦、裂纹、鼓包

  • 闻:有无焦糊味

  • 查:关联现象(保险熔断、跳闸、无输出)

第二级——万用表二极管档检测(耗时约2-3分钟)

  • 执行4步测试法:正向导通(+与~;-与~)→反向截止(~与+;~与-)→正负极互测

  • 四个正向压降应在0.4V~0.7V之间且数值接近

  • 四个反向均应显示“OL”(不导通)

第三级——专业仪器精测(按需选用)

  • 示波器波形分析:判断半波缺失/波形畸变

  • 热成像温度扫描:定位内部单颗二极管异常发热

  • 自动化批量检测:工厂流水线高效率检测

一句话:用万用表二极管档对整流桥的4颗二极管逐一检测——正向0.4V~0.7V且四个压降接近、反向全部截止,即为正常;若出现任何一颗二极管正向无压降或反向有导通,即可判定整流桥损坏,必须整体更换-14

5.2 整流桥检测价值延伸(维护与采购建议)

日常维护技巧

  • 定期清理散热器积尘,确保散热通道畅通-43

  • 检查焊点是否氧化开裂,防止虚焊导致接触不良-43

  • 工业设备每季度检查一次整流桥表面温度,家电设备每年检测一次

  • 对于长期高温环境运行的整流桥,建议加装温度保护电路-10

采购与选型建议

  • 更换整流桥时,必须选择与原型号相同或性能更优的器件,确保有足够的安全余量-57

  • 确认封装规格一致(引脚排列和间距需匹配PCB布局)

  • 注意峰值反向电压(VRRM)的选型余量,建议≥实际工作电压的1.5倍

  • 确认散热设计:金属底座封装(如KBPC、GBPC系列)比塑封DIP封装散热更优-39

  • 选择可靠供应商的原装器件,避免劣质翻新件-43

日常校准建议

  • 数字万用表每年校准一次,确保二极管档压降读数准确

  • 批量检测前先用已知正常的整流桥进行对比验证

5.3 互动交流(分享行业整流桥检测难题)

你在实际维修或质检过程中是否遇到过整流桥的“疑难杂症”?欢迎在评论区分享你的实操难题或经验:

  • 家电维修场景:你遇到过在线测量正常但拆下测量异常的整流桥吗?当时是如何排查出问题的?

  • 工业设备场景:变频器整流桥热失控失效中,你是如何判断是整流桥本身故障还是散热设计问题?

  • 汽车电子场景:汽车发电机整流桥在震动环境中失效,除了焊点裂纹你还遇到过哪些隐藏故障?

  • 新手入门:你在第一次用万用表检测整流桥时,遇到过哪些“踩坑”经历?

关注本专栏,获取更多电子元器件检测实操干货,下一期将深入讲解开关电源MOSFET的好坏判断方法!
