光耦检测全方位实操指南：适配工业维修与家电质检场景，从万用表初筛到专业仪器精测

一、核心写作目标

本文聚焦“实操落地、行业适配”核心原则，以光耦在电源维修、工业控制、家电质检三大场景中的检测需求为主线，系统讲解从基础外观检查到专业参数测试的全流程方法。目标是帮助电子维修人员、企业质检从业者和电子爱好者快速掌握光耦好坏判断技巧，独立完成故障排查，同时规避检测过程中的安全风险和常见误区。全文兼顾新手易懂与专业精准，关键步骤清晰可操作，检测标准贴合行业规范，确保内容原创、无同质化。

二、与内容创作说明

本文基于“如何测量光耦”核心关键词，系统了光耦在工业控制、电源维修、汽车电子等领域的应用场景、行业检测标准（包括GB/T 15651.5-2024国家标准和AEC-Q102车规认证体系）、常见故障类型以及真实维修案例，以此为创作依据，确保内容贴合行业实际，杜绝通用化表述-11-65。

三、正文

引言：光耦检测——设备维修与质检中的关键一环

光耦（光电耦合器）是一种利用光信号实现电信号传输与电气隔离的核心半导体器件，在开关电源、变频器、PLC控制器、家电控制板、汽车BMS等各类电子设备中扮演着“安全卫士”的角色-1-21。数据显示，光耦失效已占工业设备突发故障的15%，在高温振动环境下故障率更是高达20%-21。掌握一套系统、准确的光耦检测方法，对于维修人员快速定位故障、质检人员高效把控元器件良品率，都具有不可替代的价值。

本文从新手易上手的万用表基础检测讲起，逐步深入到专业仪器参数测试，覆盖开关电源维修、家电控制板质检、工业变频器维护等常见场景，帮助不同基础的从业者快速掌握光耦好坏判断的核心技巧。

前置准备

一、光耦检测核心工具介绍（基础款与专业款）

基础款（新手必备）：

• 数字万用表：优先选择具备二极管档、电阻档和直流电压档的型号，价格在100-300元即可满足日常维修需求。需关注档位精度和表笔接触可靠性。

• 1.5V干电池1节、50-100Ω电阻1只：用于搭建简易光电效应测试电路-31。

• 防静电腕带：防止静电放电损坏光耦内部敏感芯片，维修和检测时务必佩戴。

专业款（适配批量检测/高精度测试场景）：

• 光耦参数测试仪（如BW-3010A/BW-3022B型）：专为三极管型光耦设计，可自动测试输入正向压降（VF）、输出反向漏电流（ICEO）、耐压（BVCEO）、电流传输比（CTR）等核心参数，支持“合格/不合格”自动判读，适用于工厂来料检验（IQC）和批量筛选场景-46。

• SO1400光耦参数测试系统：集成1400V高压测试与1A大电流驱动能力，满足新能源、智能电网等高可靠性应用场景的在线质量检测需求-42。

• 示波器+信号发生器：用于动态响应测试，检测光耦在高频信号下的传输特性是否存在畸变或延迟。

二、光耦检测安全注意事项（工业与家电场景适配）

重中之重——以下四条必须严格遵守：

1. 断电操作优先：检测前务必切断被测设备的电源，并对电路中高压电容进行放电处理。光耦的一侧可能与“强电”有直接电气联系，带电操作存在触电风险-。

2. 防静电防护：光耦内部LED和光敏芯片对静电敏感，检测和焊接时务必佩戴防静电腕带，或在操作前触摸接地金属释放身体静电。医疗设备和精密仪器场景中尤其重要。

3. 输入电流限制：测试时施加在LED端的正向电流严禁超过光耦额定值（通常为50mA），否则可能导致LED PN结热击穿，造成永久性损坏-21。

4. 器件清洁要求：检测前用无水酒精清洁光耦引脚和表面，避免污渍、指纹等污染物影响光学性能或造成引脚间爬电-26。

三、光耦基础认知（适配各类场景的精准检测）

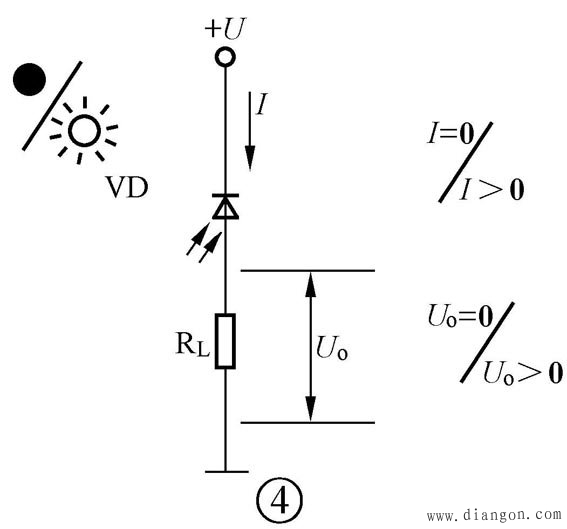

光耦内部主要由发光二极管（LED） 和光敏器件（常见为光敏三极管）两部分构成。其工作原理为：输入侧电流驱动LED发光，光信号被光敏器件接收后转化为输出电流，实现“电-光-电”的信号转换，同时绝缘封装提供高达数千伏的电气隔离-21。

关键参数（检测时必须关注）：

• 电流传输比（CTR） ：输出端电流与输入端电流的比值，是衡量光耦光电转换效率的核心指标。优质光耦CTR偏差≤±10%-21。

• 隔离电压：输入端与输出端之间能承受的最高电压，工业级光耦可达5000Vrms-21。

• 正向压降（VF） ：LED导通时的正向电压，正常值约1.0V-1.2V-35-71。

这些参数是判断光耦好坏的核心依据，后续检测方法均围绕它们展开。

核心检测方法

一、光耦基础检测法（新手快速初筛——适配开关电源维修场景）

在没有专业仪器的情况下，外观检查是最快捷的初筛手段，尤其适合电源板维修和家电控制板检修场景。

操作步骤：

第一步：目视检查

• 观察光耦外壳是否有裂纹、烧焦、变色等物理损伤迹象，特别注意LED和光敏接收部位-35。

• 检查引脚是否齐全、有无虚焊或氧化腐蚀。引脚锈断是开关电源进水损坏中光耦的常见故障模式——有维修案例显示，进水电源反复启停，仔细检查后发现光耦3脚锈断，更换后故障排除-50。

第二步：引脚导通性检查

• 用万用表电阻档测量各引脚与PCB焊盘之间的导通情况，确认无虚焊或断路。

判断标准： 目视可见裂纹、烧焦或引脚锈断，即可初步判定光耦已损坏，需更换处理。

二、万用表检测光耦方法（新手重点掌握——适配家电维修与通用质检场景）

万用表是最常用的检测工具，通过静态测量内部LED和光敏器件的电参数来判断光耦好坏。以下以四脚光耦（如PC817）为例说明。

模块一：输入端LED检测（二极管档）

操作步骤：

• 将万用表拨至二极管档（蜂鸣档）。

• 红表笔接光耦①脚（LED阳极），黑表笔接②脚（LED阴极）。

• 读取正向压降读数，正常值约为1.0V-1.2V（不同型号略有差异，PC111约1.1V-1.3V）-35-31。

• 交换表笔测量反向阻值，正常应为无穷大（“OL”或“1”显示）。

判断标准： 正向压降在正常范围内且反向无穷大——LED正常；正向压降为0或无穷大——LED短路或开路损坏；反向有读数——LED击穿。

模块二：输出端检测（电阻档）

操作步骤：

• 将万用表拨至电阻档（建议R×1k或R×100档位）。

• 在无光输入条件下，测量输出端③脚（发射极）与④脚（集电极）之间的阻值。

• 正常应为高阻值（近似开路，表针不动或阻值极大）。

判断标准： 遮光条件下输出端阻值极大为正常；若测得阻值较小（如几十至几百欧），说明光敏管已击穿短路。

新手提醒：单独用万用表电阻档测量输出端无法完全判断光耦好坏，因为光敏管需要在光输入条件下导通。建议配合以下“双表联动检测”或“电池驱动检测”进行功能验证。

模块三：双万用表联动检测（验证光电转换功能）

适用场景： 适配家电维修和通用电子维修场景，需要两块万用表配合操作。

操作步骤：

• 用第一块万用表（二极管档）为LED提供驱动电流：红表笔接①脚，黑表笔接②脚，此时LED发光。

• 用第二块万用表（电阻档，R×100或R×1k）测量输出端③④脚之间的阻值。

• 观察：当LED点亮时，输出端阻值应由无穷大降至几十至几百欧（说明光敏管受光导通）。

• 断开LED供电，输出端阻值应恢复无穷大-34。

判断标准： 输入侧供电时输出侧阻值明显下降，断电后阻值回升——光耦工作正常；阻值不变化或变化幅度极小——光耦损坏（LED老化、光敏管失效或光学耦合不良）。

模块四：电池驱动光电效应检测（简易替代方案）

若只有一块万用表，可用电池搭建简易检测电路-31：

操作步骤：

• 将万用表拨至R×1k电阻档，两表笔接光耦输出端③④脚。

• 用一节1.5V干电池与50-100Ω电阻串联，电池正极触碰①脚，负极触碰②脚（或正极接①、负极接②）。

• 观察万用表指针偏转情况。

判断标准： 指针明显摆动——光耦光电转换功能正常；指针不动——光耦已损坏；摆动角度越大，说明光电转换灵敏度越高。

新手提示：以上方法仅作初步判断，能够发现LED开路/短路、光敏管击穿等硬性故障，但无法检测CTR衰减、响应变慢等渐进性性能退化。若设备存在信号微弱、输出异常等问题，仍需结合示波器或专业仪器做进一步检测。

三、行业专业仪器检测光耦方法（进阶精准检测）

对于工厂来料检验（IQC）、批量筛选、高可靠性应用场景，仅靠万用表远远不够，需要使用专业光耦测试设备进行全面参数检测。

场景一：光耦参数测试仪检测（适配工厂IQC与批量筛选）

适用设备： BW-3010A/BW-3010B型晶体管光耦参数测试仪（专为四脚三极管型光耦设计）-46。

检测参数与操作流程：

操作特点：

• 内置继电器矩阵自动连接测试电路，中文操作界面，支持“合格/不合格”自动判读并伴有声光提示-46。

• 支持“选型配对”模式：在器件焊接前进行全检，将测试数据一致的器件分类配对，应用于对参数一致性要求严格的电路。

• 大容量EEPROM可储存多达1000种型号设置，适用于多品种光耦的来料检验-46。

典型应用： 家电制造企业的IQC来料检验、新能源行业的批量器件筛选、研究所的元器件选型测试等。

场景二：高压光耦测试系统检测（适配新能源与工业高可靠性场景）

适用设备： SO1400光耦参数测试系统，专为第三代光耦器件设计，集成1400V高压测试与1A大电流驱动能力，满足工业4.0标准下对光耦器件的在线质量检测与可靠性验证需求-42。

检测功能覆盖：

• 高压隔离测试（1400V耐压，可扩展至2000V，精度±0.5%）

• CTR曲线扫描与分析

• IF-IC曲线扫描（支持1000点/秒采样）

• 热特性分析（脉冲式回路测试抑制器件温漂，ΔT≤3℃@1A）

• 支持模拟/数字/高速/线性光耦的同步参数分析-42

典型应用场景： 光伏逆变器隔离驱动单元可靠性验证、PLC光耦模块在线质检、轨道交通信号隔离器件批次一致性检测-42。

场景三：示波器+信号发生器动态检测（适配故障信号分析与诊断）

当光耦在电路中表现为信号畸变、间歇性输出等软故障时，静态参数测量往往无法发现问题，需进行动态信号测试。

操作步骤：

• 使用信号发生器向光耦输入端（LED侧）施加特定频率的方波信号（如1kHz）。

• 使用示波器监测光耦输出端波形。

• 对比输入信号与输出信号在幅值、频率、相位、上升/下降时间等方面的差异。

判断标准： 输出波形应准确跟随输入信号变化，幅值符合规格书CTR计算值。若输出信号幅度不符合预期、波形畸变严重（如三角波畸变）、响应延迟明显或完全不跟随，说明光耦存在性能退化或损坏-35。

维修案例参考：某客户单位电焊机电源板上的光耦经常损坏，输入电信号能测到，但通过接插件连接到另一块板卡时，接收端只能得到畸变后的三角波——这类软故障唯有通过示波器动态检测才能精准定位-。

补充模块

一、不同类型光耦的检测重点

1. 四脚晶体管输出光耦（最常见，如PC817、PC111）

检测重点： LED正向压降（1.0-1.2V）、输出端导通/截止切换能力、CTR值是否符合规格书范围。适用于开关电源反馈回路、家电控制板信号隔离等场景。

2. 六脚高速光耦（如PC923、PC929）

检测重点： 除基础参数外，还需重点关注响应速度和传输延迟。在变频器驱动电路中，光耦负责传输IGBT驱动脉冲信号，响应延迟会直接影响功率器件的开关时序-56。建议使用示波器配合信号发生器进行动态测试。

3. 车规级光耦

检测重点： 车规级光耦需满足AEC-Q102-003认证检测标准，重点关注CTR在高温（-40℃~125℃）条件下的漂移控制、封装结构在振动和温度循环下的可靠性、失效模式的可预测性-65。普通万用表检测无法满足车规验证要求，必须借助专业测试系统。

4. 可控硅输出光耦

检测重点： 除常规参数外，需检测输出端可控硅的触发电流和维持电流特性，适配车载电源管理、电机驱动控制等场景-1。

二、光耦行业检测常见误区（避坑指南）

误区1：在路检测结果可以完全信赖。
光耦在电路中受周边电阻、电容等元件影响，在路测量得到的正反向电阻值可能与独立检测有明显差异，可能导致误判。建议将怀疑有问题的光耦拆下单独检测，结果更可靠-31。

误区2：万用表检测通过就等于光耦完好。
万用表静态检测只能发现LED开路/短路、光敏管击穿等硬性故障，无法检测CTR衰减、响应变慢、隔离性能下降等渐进性退化。例如，光耦连续工作2000小时后，CTR值可能下降达40%，但万用表检测仍显示“正常”，实际已无法满足电路传输要求-。

误区3：光耦失效一定是“开路”模式。
常见误解认为光耦失效后一定表现为开路，但实际上光耦也可能在“短路”模式下失效，具体取决于高压系统中的不同故障模式-。短路模式的光耦同样会导致电路异常，检测时需分别验证。

误区4：忽略工作环境温度对检测结果的影响。
光耦的工作环境温度超出设计范围会影响其性能甚至导致失效。高温加速CTR衰减，低温可能导致发光效率降低-。检测时应在接近实际工作环境的温度条件下进行，避免常温检测正常、实际使用出问题的情况。

误区5：混淆隔离电压与绝缘耐压概念。
隔离电压与绝缘耐压是两项不同指标，常被混淆甚至误用。隔离电压是输入输出之间的安全隔离能力，绝缘耐压则是封装材料的绝缘强度，两者检测方法和判断标准不同-。进行耐压测试时需严格按照规格书参数设置，避免过压损坏器件。

三、光耦失效典型案例（实操参考）

案例一：变频器雷击炸机——光耦供电异常导致无输出电压

故障现象： 一台东元7200GA变频器遭雷击炸机，更换整流模块和开关管后恢复显示，但上电后显示过电流故障，U、V、W三相电压无输出-56。

检测过程：

• 对驱动卡上的PC923光耦进行电压测量，发现2脚（阳极）电平接近0V（正常应为4V左右），3脚（阴极）0.5V高电平。

• 输入运行指令后，3脚有高低电平变化，说明CPU脉冲已到达光耦，但2脚供电电压始终为0。

• 追踪2脚供电回路，发现一只三极管基极偏流电阻开路，导致供电电压丢失。

解决结果： 更换偏流电阻后，PC923的2、3脚电压恢复正常，变频器U、V、W端子输出电压恢复正常，过电流故障消除-56。

核心经验： 光耦本身可能完好，但周边供电电路故障会导致光耦无法正常工作。维修时需综合检测光耦引脚电压，不能只测光耦本身。

案例二：开关电源光耦老化导致输出电压失控

故障现象： 变频器开关电源稳压失控，上电过程中各路输出电压过高（驱动24V电源升高至42V），造成多片驱动IC芯片烧毁。前维修者更换过TL431等稳压元件，仍未排除故障-。

检测过程：

• 使用万用表测量光耦输入端LED正向压降，读数为1.1V，表面正常。

• 使用专业测试仪测量CTR值，发现已严重偏离规格书标准范围，接近老化失效临界值。

• 确认光耦因长期高温工作导致CTR严重衰减，稳压反馈回路增益不足，输出电压失控。

解决结果： 更换光耦后，开关电源输出电压恢复稳定，各驱动IC工作正常。

核心经验： 静态万用表检测无法发现CTR衰减类故障，必须借助专业设备或代换法验证。在开关电源维修中，输出电压异常且稳压回路其他元件正常时，光耦是重点排查对象。

结尾

一、光耦检测核心（分级检测策略）

针对不同场景和工具条件，建议采用以下分层检测策略：

第一层（基础筛查——适配维修初步排查）：

• 外观检查 + 万用表LED正反向测量 + 双表联动导通验证

• 耗时：1-2分钟/只

• 适用场景：维修现场初步排查、故障快速定位

• 可检出故障类型：LED开路/短路、光敏管击穿、引脚锈断

第二层（进阶验证——适配维修深度诊断和质检抽检）：

• 万用表光电效应检测 + 示波器动态波形分析

• 耗时：3-5分钟/只

• 适用场景：软故障排查、间歇性输出问题定位

• 可检出故障类型：响应延迟、信号畸变、光电转换灵敏度下降

第三层（专业精测——适配工厂IQC、批量筛选、高可靠性验证）：

• 光耦参数测试仪全参数测试（VF、ICEO、BVCEO、CTR）+ 高压隔离测试

• 耗时：2-5秒/只（自动测试）

• 适用场景：来料检验、批量筛选、车规验证、新能源高可靠性场景

• 可检出故障类型：CTR超标、耐压不足、漏电流过大、批次一致性不良

二、光耦检测价值延伸（维护与采购建议）

日常维护技巧：

• 定期使用万用表或专业仪器抽检在役设备中的光耦关键参数，建立维护档案，提前发现性能退化趋势。

• 工业控制柜和户外设备中的光耦受温湿度影响较大，建议每年进行CTR抽检测试。

• 注意工作环境的散热设计，高温是光耦CTR衰减和老化失效的主要加速因素-26。

采购与选型建议：

• 来料检验时必须使用专业测试仪抽检或全检关键参数（尤其是CTR），不能仅依赖供应商报告。

• 车规级应用需确认光耦通过AEC-Q102-003认证，而非AEC-Q101-65。

• 选型时注意CTR档位与电路设计匹配，避免降额不足或过驱动。电路设计中若负载电流超过光耦额定电流，可能导致光接收器烧毁-。

• 优先选择满足IEC 60747-5-2国际标准或GB/T 15651.5-2024国家标准的光耦产品-21-11。

三、互动交流（分享您的光耦检测难题）

您在光耦检测中遇到过哪些棘手问题？比如：

• 在开关电源维修中，光耦静态测试正常但输出电压异常，是否遇到过类似情况？

• 工厂IQC来料检验时，CTR参数批量超差的排查和应对经验有哪些？

• 变频器驱动电路中，光耦响应延迟导致的功率器件故障是如何定位的？

欢迎在评论区分享您的实操经验与检测难题。点击关注获取更多元器件检测实用技巧，我们将持续为您推送电子元器件检测的行业干货。

四、版权与声明

本文基于国家现行标准GB/T 15651.5-2024《半导体器件 第5-5部分：光电子器件 光电耦合器》及相关行业资料独立创作，内容仅供技术交流参考。实际检测操作请结合具体设备类型、型号及使用场景，严格遵循设备制造商规范和行业安全标准。
