差分放大电路好坏的现场检测全指南（适配汽车电子·工业自动化·医疗设备等场景，新手入门到专业质检一步到位）

一、核心写作目标

本文以“实操落地、行业适配”为核心理念，聚焦差分放大电路在不同行业场景中的检测方法。差分放大电路是汽车电子、工业自动化、医疗设备等领域的核心信号处理单元，其好坏判断直接影响整机系统的稳定性与数据准确性。本文将从电子维修人员、企业质检从业者、电子爱好者三类读者的实际需求出发，分层次讲解差分放大电路的检测技巧，帮助不同基础的用户快速掌握独立判断差分放大电路好坏的方法，同时规避检测过程中的安全风险与常见误区。全文内容基于真实行业应用场景创作，杜绝同质化模板，确保实用性与原创度。

二、前置准备

1. 工业·汽车·医疗场景下差分放大电路检测核心工具介绍

差分放大电路的检测工具根据使用场景和用户基础分为基础款和专业款两类。

基础款（新手必备，适配维修入门与现场快速排查）：

• 数字万用表：最基础的检测工具。建议选择带有二极管档位和电容档位的型号（如Fluke 15B+、胜利VC890C+），用于测量差分放大电路的静态工作点、输入输出电压、引脚间通断及电阻值-。工业场景下，万用表需具备CAT II或CAT III安全等级；汽车维修场景建议选择带有低通滤波功能的型号，可滤除高频干扰。

• 示波器：差分信号波形观测的核心工具。建议入门级用户选择双通道数字示波器（如普源DS1054Z、汉泰DSO5102P），带宽不低于100MHz，用于观察差分输入与输出信号的波形形态。汽车电子检测中，示波器需配备高压差分探头以应对点火系统的高压干扰。

专业款（适配批量检测与高精度校准场景）：

• 信号发生器：用于向差分放大电路输入标准测试信号，评估放大倍数与频率响应特性。工厂流水线批量检测中推荐使用可编程信号发生器（如RIGOL DG系列），支持自动化测试序列。

• LCR表：用于测量差分放大电路外围电阻、电容的精确参数，判断是否因元器件老化导致性能漂移-11。

• 精密源表：如Keysight B2902A系列，分辨率可达1μV/10fA，用于精密测量输入失调电压等微小参数，适配医疗设备及高端工业仪器的精度校准需求-11。

• 在线电路维修测试仪：如ZD9002-E，可实现电路板在线元件级无图纸故障诊断，无需拆焊即可检测差分放大电路功能-。

• 汽车诊断仪：针对汽车电子领域的差分放大电路检测，使用专用诊断仪（如道通、元征系列）读取传感器信号通道的实时数据流，判断差分放大电路是否工作正常。

2. 差分放大电路检测安全注意事项（工业·汽车·医疗场景适配）

检测差分放大电路前，务必遵守以下安全规范，尤其注意各行业的特殊要求：

第一，断电放电，确认无残余电荷。 在接触差分放大电路之前，必须切断整机电源。对于工业设备中的电容储能电路，需使用放电电阻进行放电处理，确认电压降至安全水平（通常低于36V）后方可操作。

第二，区分电路类型，合理选用检测方式。 差分放大电路广泛用于传感器信号调理、电流采样、音频放大等场景，不同应用对安全要求差异巨大-8。工业高压检测需使用带绝缘防护的探头；医疗设备检测需避免静电放电（ESD）对精密运放芯片的损伤，建议佩戴防静电腕带；汽车电子检测需注意整车电路中的并联负载，避免误触导致短路。

第三，仪器接地规范，防止共地干扰。 使用示波器检测差分放大电路时，示波器探头的地线夹与被测电路的地应为同一点，否则将引入共模噪声导致测量结果失真。汽车电子检测中尤其需要注意，示波器接地不良会引发信号误读-。

第四，避免带电插拔元器件。 差分放大电路多采用高输入阻抗设计，带电插拔或触碰引脚可能因静电或瞬时过压造成芯片内部ESD保护结构击穿。操作前建议触摸接地金属释放身体静电。

3. 差分放大电路基础认知（适配多行业精准检测）

差分放大电路的核心功能是放大两个输入信号之间的电压差值，同时抑制两输入端共有的噪声信号，即“差分放大、共模抑制”-2。这一特性使其在强电磁干扰环境中表现尤为出色，被广泛应用于汽车传感器、工业现场仪表、医疗生物电信号采集等场景-2。

差分放大电路在三大行业中的关键参数：

• 工业自动化场景：侧重共模抑制比（CMRR）和电源抑制比（PSRR）。典型工业差分放大器要求CMRR ≥ 90dB@50Hz-10kHz，PSRR ≥ 80dB@100Hz-1MHz，以对抗工厂现场的变频器、电机等强干扰源-11。

• 汽车电子场景：侧重温度稳定性和信号完整性。汽车发动机舱环境温度可达-40℃至125℃，差分放大电路需在全温区内保持失调电压漂移 ≤ 10μV/℃-58。同时需关注差模输出电压幅度是否满足车载ADC的采样要求-。

• 医疗设备场景：侧重输入失调电压（Vos）和噪声性能。心电图、脑电图等设备对微弱生物电信号的放大要求极高，输入失调电压需 ≤ 1mV@25℃，噪声水平需控制在μV级-11。

理解这些参数与后续检测方法之间的关联，是精准判断差分放大电路好坏的前提。

三、核心检测方法

1. 差分放大电路快速初筛法（工业/汽车/医疗现场故障定位）

对于不具备专业仪器的场景，可采用以下两种快速初筛方法，帮助现场快速判断差分放大电路是否存在明显故障。

方法一：视觉检查与电阻初筛（适用所有场景）

检查差分放大电路板是否存在烧焦、鼓包、引脚虚焊等明显异常。重点关注外围电阻是否有色环烧毁痕迹、电容是否有漏液或膨胀。使用万用表电阻档测量差分放大电路外围的关键反馈电阻——特别是连接输出端与反相输入端之间的电阻（Rf），若阻值异常（断路或显著偏离标称值），说明外围电路存在故障，可能导致差分放大电路工作异常-50。

方法二：静态工作点电压测量（最实用的快速判断法）

利用“虚短”原理——正常工作状态下，差分放大电路的同相输入端与反相输入端电压必然相等，即使有差异也仅为mV级（通常 ≤ 0.2V）。上电后，用万用表直流电压档测量两个输入引脚的电压，若差值超过0.5V，则可基本判断差分放大电路损坏-50。该方法无需拆下芯片，可在电路板在线状态下快速完成，特别适合维修现场的初步排查。

2. 万用表检测差分放大电路好坏方法（新手重点掌握）

万用表是检测差分放大电路最常用的工具，以下分模块讲解操作步骤。

模块一：引脚间电阻检测（判断芯片内部是否短路/开路）

将万用表置于电阻档（或二极管档），断开电路板电源后进行测量：

• 测量差分放大电路的电源引脚（VCC）与地引脚（GND）之间的电阻值。正常值应为几kΩ以上，若接近0Ω则说明芯片内部已击穿短路。

• 测量各输出引脚与地之间的电阻，正常值应在数kΩ至数十kΩ之间。若测量结果为0Ω，则可能存在内部短路。

• 测量同相输入端与反相输入端之间的电阻，正常值通常较高（因内部输入级为高阻抗设计）。

模块二：静态工作点测量（上电测试）

接通电路板电源后，使用万用表直流电压档测量：

• 电源电压：确认差分放大电路的工作电压（如±5V、±12V或+5V单电源）是否在芯片规格范围内。

• 输入电压差：测量同相输入端与反相输入端之间的电压差值。根据“虚短”原理，该差值应 ≤ 0.2V，否则说明差分放大电路可能损坏-50。

• 输出电压：在差分输入信号为零的情况下，理想输出电压应为0V（双电源供电）或VCC/2（单电源偏置）。若输出电压严重偏离预期值（如接近电源轨），说明差分放大电路存在故障。

模块三：功能验证（配合信号源使用）

在反相输入端接入参考电压（如2.5V），在同相输入端施加一个微小变化的信号（如从2.5V逐渐增加至2.6V），用万用表监测输出电压的变化。若输出电压随着输入差值的增大而相应变化，说明差分放大功能基本正常。

3. 行业专业仪器检测差分放大电路方法（进阶精准检测）

方法一：精密源表检测输入失调电压（Vos）

输入失调电压是衡量差分放大电路精度最核心的参数之一。使用Keysight B2902A等精密源表，将差分放大电路配置为单位增益负反馈形式，测量输出端的直流偏移电压——该值即近似等于输入失调电压Vos。根据行业标准，通用型差分放大电路的Vos典型值应 ≤ 1mV@25℃，精密型器件可达μV级别-58。全温区测试还需配合恒温箱（如ESPEC SH-261），观察Vos随温度的变化率（漂移）是否在≤10μV/℃范围内-58。

方法二：信号发生器+示波器检测共模抑制比（CMRR）与增益

使用信号发生器向差分放大电路的两个输入端施加相同的共模信号（如1kHz、1Vpp正弦波），用示波器测量输出端的残留信号幅度。共模抑制比的计算公式为 CMRR = 20log(共模输入电压 / 共模输出电压)。典型工业级差分放大电路的CMRR应 ≥ 90dB-11。

差模增益测量则是将差分信号施加到两个输入端（幅度相等、相位相反），测量输出信号与输入差值的比值，正常范围在40dB至100dB之间，误差容限通常为0.5dB-11。

方法三：网络分析仪检测差分S参数与频率响应（微波/高速数字电路专用）

针对高频通信电路中的差分放大电路，使用4端口网络分析仪（如Keysight PNA-X）配合S93089B差分测量软件，可精确测量差分放大电路的S参数、谐波失真和相位不平衡。该方法通过精确控制信号源之间的相对相位（固定180°差分驱动或扫描相位），无需混合耦合器和平衡-不平衡转换器，即可创建高质量的差分测试信号-40。

方法四：在线电路维修测试仪——无需拆焊的批量检测方案

对于电子维修企业和工厂质检场景，使用ZD9002-E等在线电路维修测试仪，可实现对电路板上差分放大电路的无图纸在线检测。仪器通过探针接触引脚，实时捕捉信号波形并与标准数据库比对，快速定位异常器件，显著提升批量检测效率-。

四、补充模块

1. 工业·汽车·医疗场景下不同类型差分放大电路的检测重点

（1）工业自动化场景：精密仪表放大器（如AD620、INA128系列）

仪表放大器是一种特殊的差分电压放大器，具有极高的共模抑制比和输入阻抗，广泛应用于传感器信号调理-。检测重点包括：①共模抑制比是否达标（≥90dB）；②输入失调电压是否在±1mV范围内；③增益设置电阻是否精确匹配，因为增益精度高度依赖外围电阻的匹配度。

（2）汽车电子场景：差分放大器用于电流采样与传感器信号调理

汽车电子中差分放大电路常用于电流检测和氧传感器信号调理。检测重点包括：①温度漂移性能——在热风枪加热条件下观察输出电压是否稳定；②电源抑制比——在汽车电瓶电压波动（9V-16V）范围内检测输出是否稳定；③差模输出电压幅度是否符合车载ADC的输入范围要求-。

（3）医疗设备场景：低噪声差分放大器（用于ECG、EEG等生物电信号采集）

医疗设备对差分放大电路的要求最为严苛。检测重点包括：①输入失调电压 ≤ 1mV，全温区漂移 ≤ 10μV/℃；②等效输入噪声电压需控制在μV甚至nV级别，避免噪声淹没微弱生物电信号；③共模抑制比 ≥ 100dB（尤其在工频50Hz处），以抑制电源线共模干扰-11。

（4）通信与高速数字电路场景：全差分放大器（用于ADC驱动、LVDS信号）

在数据中心、光模块等场景中，全差分放大器用于高速信号调理。检测重点包括：①带宽增益积（GBW）是否 ≥ 标称值的90%；②差分输出信号的幅度是否对称、相位是否严格相差180°；③抖动性能是否满足通信协议要求-58。

2. 差分放大电路行业检测常见误区（避坑指南）

误区一：忽视外围电阻匹配对CMRR的影响

差分放大电路的共模抑制性能高度依赖外围电阻的匹配精度。许多维修人员直接更换差分放大器芯片后故障依旧，根本原因是R1/R2/R3/R4四只电阻的比值不匹配，破坏了差分放大的平衡条件-34。

误区二：混淆“放大器工作模式”与“比较器工作模式”

当反馈回路断开（如反馈电阻虚焊）时，差分放大电路会从放大器变为比较器，输出电压将跳变至电源轨附近而非线性放大区域。若误认为芯片损坏而直接更换，将延误维修进度-34。

误区三：未区分差分对管的NPN/PNP类型直接测量

检测由分立晶体管构成的差分对管时，需先判断属于NPN型还是PNP型，再选择万用表合适的档位进行测量。档位选择不当会导致测量数据失真-23。

误区四：忽略环境温度对检测结果的影响

差分放大电路的输入失调电压随温度变化会产生漂移。在工业现场或汽车维修中，若在极端温度环境下检测，需考虑温漂因素，否则可能误判为芯片故障-58。

误区五：示波器探头接地位置错误导致测量误差

检测差分信号时，若使用普通示波器探头（非差分探头），接地线位置不当会引入共地干扰，导致测量波形出现严重畸变-。

3. 差分放大电路失效典型案例（实操参考）

案例一：工业电流采样电路中差分放大器输出异常（上电报OC故障）

故障现象：某变频器上电后报OC（过流）故障。测量差分放大器N1的5脚（同相输入）、6脚（反相输入）、7脚（输出）均为2V，7脚不为0V即为报警原因。

检测过程：首先运用“虚短”规则判断N1芯片本身完好——因为两输入引脚电压相等（均为2V），符合放大器正常工作条件。进一步分析发现此时差分放大器已变身为电压跟随器，说明外围电路出现异常。逐一排查四只外围电阻，发现R3一端虚焊导致断路。

解决方法：补焊R3后，差分放大器恢复正常工作，OC报警消除-34。

案例二：汽车氧传感器差分放大电路导致油耗异常

故障现象：一辆汽车出现油耗明显上升、尾气排放超标问题。诊断仪读取氧传感器信号时发现电压信号长时间维持在0.45V附近无变化。

检测过程：使用万用表测量氧传感器差分放大电路的电源电压（正常应为5V）和参考电压（正常应为2.5V），均正常。进一步用示波器观察差分放大器输出端波形，发现在怠速工况下本应有规律波动的信号输出端几乎没有变化，判断差分放大电路本身损坏。

解决方法：更换同型号差分放大器芯片后，氧传感器信号恢复正常，油耗问题随之解决。

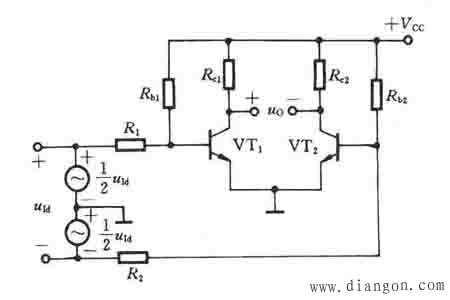

案例三：差分对管匹配度不足导致精密仪器测量误差

故障现象：某精密仪表中由差分对管构成的前置放大级出现测量零点漂移，输出端始终存在几十mV的直流偏置。

检测过程：用万用表检测两只差分对管的放大能力（β值），发现两只管子β值相差超过15%，严重不匹配导致共模抑制性能大幅下降-23。

解决方法：挑选β值一致的两只晶体管（配对误差控制在5%以内）替换后，零点漂移问题消除。

五、结尾

1. 差分放大电路检测核心（行业高效排查策略）

针对不同检测场景，建议采用以下分级排查策略：

第一级：快速初筛（现场故障定位） → 检查外围电阻有无虚焊/断路、测量静态工作点是否符合“虚短”规则-50。该方法可覆盖70%以上的现场故障。

第二级：万用表精测（维修车间常规检测） → 测量电源与地之间的阻值、测量输入/输出直流电压、验证放大功能是否正常。这是维修人员最常用的核心检测手段。

第三级：专业仪器验证（质检/高精度校准） → 使用精密源表、信号发生器+示波器或网络分析仪，逐一验证输入失调电压（Vos ≤ 1mV）、共模抑制比（CMRR ≥ 90dB）、差模增益等核心参数-11。

遵循“先外围后芯片、先静态后动态、先粗略后精确”的排查逻辑，可高效锁定故障点。

2. 差分放大电路检测价值延伸（行业维护与采购建议）

日常维护建议：

• 工业自动化场景：定期检查差分放大电路的外围电阻是否有氧化变色，建议每半年用LCR表测量关键电阻的阻值偏差是否在1%以内。

• 汽车电子场景：注意检查差分放大电路周边是否有电解电容漏液现象，电容老化会导致电源纹波增大，影响共模抑制性能。

• 医疗设备场景：每年校准一次差分放大电路的输入失调电压，确保生物电信号采集的精度。

采购与选型建议：

• 通用维修备料：LM358、LM324等双/四运放可覆盖多数基础场景，成本低廉且易获取-58。

• 工业精密测量：推荐选用AD620、INA128等仪表放大器，注意选择工业级温度范围（-40℃至+85℃）的型号。

• 汽车电子专用：优先选择通过AEC-Q100车规认证的差分放大器型号，确保在宽温区和高振动环境下可靠运行。

• 医疗设备专用：选择低失调电压（≤ 50μV）、低噪声（≤ 10nV/√Hz）的精密差分放大器，如OPA277、AD8628等-58。

3. 互动交流（分享行业差分放大电路检测难题）

你在实际工作中是否遇到过以下情况？

• 工业现场维修时，差分放大电路的外围电阻全部测量正常，但输出就是不对——最后发现是PCB板漏电？

• 汽车维修中，氧传感器差分放大电路检测正常，但ECU仍然报信号不合理——是线路接触不良还是芯片内部性能退化？

• 医疗设备校准中，差分放大电路的温漂怎么测都不达标——是芯片批次问题还是测试方法有误？

欢迎在评论区分享你在工业自动化、汽车电子或医疗设备等场景中遇到的差分放大电路检测难题，也欢迎交流本文未提及的检测技巧与独家经验。关注本专栏，持续获取电子元器件检测的行业干货。

核心提示： 以上所有检测方法均需结合具体应用场景灵活调整。检测前务必确认差分放大电路的工作电压、封装类型和应用环境，切勿生搬硬套。安全第一，规范操作！
