《消费电子与工业场景晶振好坏检测实操指南（维修与质检适配，新手也能快速上手）》
晶振是电子设备的“心脏”，为数字电路提供精准的时钟信号。无论是手机通话时的信号同步、汽车电子的安全预警，还是工业控制系统的时序协调，都离不开晶振提供的稳定频率信号-2。晶振一旦失效，会引发设备死机、通信中断、导航偏差等连锁故障，直接决定产品的寿命与运行稳定性-31。晶振体积小、频率高，常规的万用表难以直接判断好坏，很多新手维修人员和质检从业者面对晶振失效时往往无从下手。本文将基于消费电子和工业控制两大核心场景，从基础外观检查到专业示波器检测，分层详解晶振检测全流程。新手可通过万用表和替换法快速初筛，专业质检人员可借助频率计和示波器实现精准判断，帮助不同基础的从业者掌握晶振好坏判断技巧，规避检测中的常见误区和安全风险。
一、晶振检测前置准备
1.1 晶振检测核心工具介绍（新手必备+专业设备）
新手必备工具：
数字万用表（带电容档） ：消费电子维修场景的核心工具。需具备R×10k档（测电阻/短路）、直流电压档（测工作电压）、电容档（测容量）。推荐优利德UT61E或福禄克17B+，价格适中且功能覆盖常用检测需求。
恒温电烙铁（300℃左右） ：替换检测时使用，过热容易损坏晶振内部电性能指标-32。
防静电镊子/手环：消费电子维修必备，避免静电击穿晶振内部电路。
放大镜或体视显微镜：用于观察晶振表面裂纹和引脚氧化情况，尤其在工业控制PCB板检中不可或缺。
专业进阶工具：
示波器（带宽≥晶振频率的3倍） ：工厂生产线、专业质检环节的核心设备。消费电子领域选用100MHz以上带宽（如普源DS1054Z），工业及通信领域需更高精度。测试时务必使用10X探头以减少负载效应-37。
频率计数器：批量检测和精度校验的关键设备，分辨率可达0.001Hz-22。
晶振测试仪/阻抗计：工业级质检的标准化设备，可直接读取晶振的谐振频率和等效串联电阻（ESR）-12。
可编程温控试验箱：工业控制、汽车电子场景中测试晶振温度特性的专业设备，评估-40℃至+85℃工作温域内的频率漂移量-25。
频谱分析仪：通信设备和医疗仪器场景中用于相位噪声分析的顶级工具-22。
1.2 消费电子与工业场景晶振检测安全注意事项（重中之重）
① 断电操作是底线。 测量电阻和电容前，必须确保电路板完全断电并放电。带电状态下用电阻档测量晶振会损坏万用表甚至击穿其他元件。
② 区分有源与无源晶振。 无源晶振（通常2引脚）本身不起振，需要外部激励电路才能产生时钟信号-31；有源晶振（通常4引脚）内部集成振荡电路，供电即可输出方波-31。切勿将有源晶振当作无源晶振检测，接反会导致停振甚至烧毁-39。
③ 工业控制场景防静电与防潮规范。 工业环境中的晶振对静电敏感，操作前需佩戴防静电手环。工业晶振要求耐-55℃至150℃的极端温度，储存环境不当会导致电性能恶化，因此需在常温常湿条件下保存-32-2。
④ 探头电容负载控制。 晶振对电容负载非常敏感，示波器探头电容相对较大，相当于一个重负载并联在晶振电路中，容易导致电路停振而得不出正确的测量结果-。建议使用10X探头，并尽量使用有源探头减少负载效应。
1.3 晶振基础认知（适配消费电子与工业精准检测）
晶振按工作方式分为无源晶体和有源振荡器两类。无源晶体仅含石英晶片，需外部振荡电路驱动，体积小、成本低，广泛应用于消费电子和小家电-31。有源振荡器集成晶体、晶体管和阻容元件，稳定性高、启动快，主要用于汽车电子和通信设备-31。
晶振的核心参数包括：标称频率（如32.768kHz、8MHz、25MHz）、负载电容（常见12pF-32pF，误差超过10%将显著增加停振风险）、等效串联电阻（ESR） （工业级晶振ESR＞80Ω时负阻裕量不足）、频率稳定性（工业级器件在-40℃~85℃范围内通常≤±5ppm）、老化率（优质晶振年老化率可＜1ppm）-31。
行业内晶振普遍精度要求：消费电子±30-40ppm，工业控制±20-30ppm，通信设备±10-20ppm，汽车电子±10ppm（-40℃至125℃），高精度仪器±1-5ppm-37。了解这些参数是精准检测的基础。
二、核心检测方法
2.1 晶振外观基础检测法（消费电子维修快速初筛）
操作流程：
第一步，肉眼观察外观：检查晶振表面是否有裂纹、缺口或破损。晶振体积虽小，但问题往往写在“脸上”——表面裂纹意味着内部石英晶片可能已碎裂-39。
第二步，检查引脚状态：观察引脚是否发黑或有绿色锈斑（氧化），接触不良可能导致信号中断-39。用橡皮擦轻轻擦拭氧化层可判断是否能恢复。有源晶振金属壳若鼓起或变形，说明内部电路可能已损坏。
第三步，轻轻摇晃听声：轻轻摇动晶振，如果能听到内部碎片的撞击声，说明晶振已经损坏——即使勉强使用，频率也可能发生偏移-17。
消费电子适配注意事项： 智能手机、TWS耳机等设备中的SMD贴片晶振体积小（如3225封装），引脚间距仅0.8mm左右，肉眼难以看清，建议使用放大镜或体视显微镜-1。工业控制场景中的插件晶振还需检查焊接点是否有虚焊或冷焊。
判断标准： 无任何外观异常视为初步通过，否则直接判定损坏并替换。
2.2 万用表检测晶振方法（消费电子维修新手重点掌握）
万用表是电子维修的“万能钥匙”，以下操作无需拆解设备即可在电路板上进行：
方法一：电阻法——检测内部短路
将万用表调至R×10k档。
红黑表笔分别接触晶振的两只引脚（无源晶振）。
观察读数——阻值无穷大为正常，无短路；阻值接近0Ω则表示内部短路，直接更换-39。
⚠️ 注意：此方法只能排除短路，无法判断开路或频率异常。用10k档测量时有一点阻值即不正常-12。
方法二：电压法——判断是否起振
电路板上电，万用表调至直流电压档。
红表笔接晶振引脚，黑表笔接地。
判断结果：
无源晶振：两脚电压应接近电源电压的一半（如5V供电时约2.5V），且两脚电压有差异。若两脚电压相同或接近0V，可能未起振-39。
有源晶振：输出脚电压接近电源电压（如3.3V供电时为3V左右），否则可能损坏-39。
方法三：电容法——辅助判断老化
万用表切换至电容档（数字表适用）。
测量晶振两脚之间的电容量。
正常晶振容量在几十到几百皮法（pF），不同晶振的正常容量有一定范围，可通过测量同型号好晶振获取参考值。损坏的晶振容量会明显减小-12-39。
消费电子实用技巧： 在手机主板维修中，用万用表直流电压档测量晶振引脚对地电压，正常无源晶振两脚电压应在0.8V-3.3V范围内且略有差异，具体取决于不同芯片的应用-43。
2.3 示波器与频率计检测方法（专业进阶精准检测）
示波器检测（最直观、最常用）：
选择10X探头并正确连接（减少负载效应）。
探头接触晶振的输出引脚（有源晶振直接测量输出端；无源晶振测量电路中的Xout端）-。
打开示波器，测量频率、幅度、上升时间。
观察波形完整性——正常晶振应输出稳定的正弦波（无源）或方波（有源），且波形光滑无过冲、振铃-37。
读取频率值，与晶振标称频率对比，频率偏差应在规格书允许范围内（通常±10-100ppm视应用而定）-37。
⚠️ 示波器测试关键要点：晶振对电容负载较敏感，探头电容相对较大，相当于一个很重的负载并联在晶振电路中，容易导致电路停振而得不出正确的测量结果-。务必使用10X探头，带宽应至少为晶振频率的3倍（例如25MHz晶振需要100MHz带宽示波器）。
频率计数器检测（批量/精度要求场景）：
将被测晶振放在基准温度下至少放置1小时（工业质检标准化流程）-。
调整好频率计阻抗匹配。
测量谐振频率，其值与标称频率之差应符合产品标准，否则为不合格-。

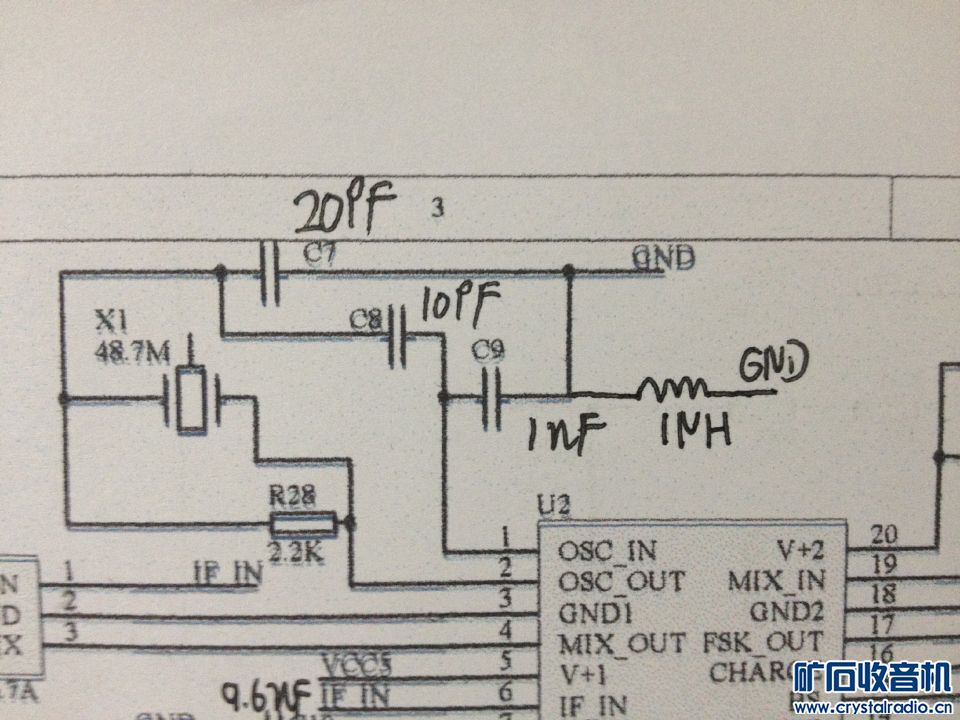

工厂批量检测技巧： 大批量筛选时，可搭建一个单管“晶体”振荡电路，晶体的两个端子接个两孔小插座作为测试插孔，用示波器或频率计测试输出信号，还可测得频率精度-12。无示波器时，可自制倍压检波探头，整流成直流电压后用万用表1V档测量振荡电压高低来判断晶振好坏-12。
三、补充模块
3.1 不同类型晶振的检测重点（消费电子vs工业控制）
消费电子类晶振（32.768kHz圆柱晶振 / 8-25MHz贴片晶振）：
常见于手机、电脑主板、蓝牙模块、TWS耳机等设备-1。
检测核心：32.768kHz实时晶振直接关联系统时钟准确性，损坏会导致时钟走时不准确-32；USB接口的12MHz晶振损坏可能导致USB接口失灵-32；网卡芯片的25MHz晶振不起振会抓不到网卡，频率异常会出现不连网或网灯不亮-32。
检测方法首选万用表电压法和替换法，因为消费电子维修通常不具备示波器。
工业控制类晶振（SMD5032 / HC-49S插件晶振）：
常见于工厂生产线主控板、工业机器人控制系统、智能三表等-1-2。
检测核心：需重点验证频率稳定性（工业级要求±20-30ppm）、ESR值（等效串联电阻≤80Ω）、温度特性（耐受-55℃至150℃极端温度）-2-31。
工业级质检必须使用频率计数器或网络分析仪进行批量检测，不能仅靠万用表判断。
汽车电子类晶振（车规级AEC-Q200认证晶振）：
用于车载ECU控制单元、导航、倒车雷达等-1。
检测核心：重点验证频率精度（-40℃至125℃范围内≤±10ppm）、抗振动性能（依据MIL-STD-883H标准执行XYZ三轴随机振动谱测试）、启动时间-25-37。
汽车维修场景中，最实用的是在电路板上测量晶振输出波形，配合汽车诊断仪综合判断。
通信设备类晶振（5G基站/路由器用高精度晶振）：
检测重点：相位噪声分析（需频谱仪，衡量短期稳定性）、老化率（连续工作30天的年化频率变化率≤3ppm）、负载匹配精度-25-37。
3.2 晶振检测常见误区（消费电子与工业场景避坑指南）
| 误区编号 | 误区内容 | 行业内危害 |
|---|---|---|
| 误区一 | 用万用表直接判断晶振好坏 | 万用表电阻档只能检测短路，无法检测开路或频率偏移，误判率高。正确的做法是结合电压法或电容法综合判断-12。 |
| 误区二 | 混淆有源晶振与无源晶振的检测方法 | 无源晶振需要外部电路驱动，直接用万用表测电压时若电路未起振会误判为损坏；有源晶振必须供电才能测试，接反会导致停振甚至烧毁-39-31。 |
| 误区三 | 替换时忽略负载电容匹配 | 等效负载需要6pF却选择了15pF，会导致频率偏移不起振-32。必须选择与电路匹配的负载电容值。 |
| 误区四 | 示波器使用1X探头直接测量 | 探头电容过大导致电路停振，得出错误测量结果。必须使用10X探头或专用有源探头--37。 |
| 误区五 | 焊接时温度过高或时间过长 | 焊接温度过高或时间过长，会导致晶振内部电性能指标异常引起不起振-32。焊接时建议使用300℃恒温烙铁。 |
| 误区六 | 忽略环境温度对检测结果的影响 | 晶振的频率稳定性受温度影响，工业级检测必须将被测晶振放在基准温度下至少放置1小时再进行测量-。 |
3.3 晶振失效典型案例（实操参考）
案例一：消费电子——25MHz网卡晶振失效导致电脑网卡无法识别
故障现象：电脑能正常开机，但网卡无法识别，设备管理器无网络适配器。
检测过程：
外观检查：晶振表面无明显裂纹，但引脚有轻微氧化。
万用表电压法测量晶振两脚电压——两脚电压均接近0V，判断未起振。
替换同规格25MHz晶振后，网卡恢复正常。
失效原因分析：该晶振用于网卡芯片提供工作时钟，不起振导致抓不到网卡-32。引脚氧化导致接触不良是诱因之一。
案例二：工业控制——晶振ESR过高导致PLC时序电路不稳定
故障现象：工厂生产线PLC控制器偶发性死机，重启后恢复，但运行数小时后再次死机。
检测过程：
外观检查无异常。
万用表电阻法测晶振两端阻值——无穷大，排除短路。
示波器测量输出波形——波形存在但幅度偏低且不稳定。
专业阻抗计测量ESR——实测值98Ω，超出工业级标准（≤80Ω），负阻裕量不足-31。
更换ESR合格的同规格晶振后，PLC运行稳定。
失效原因分析：晶振老化导致等效串联电阻升高，负阻裕量不足使得振荡电路在特定温度下偶发性停振。
四、结尾
4.1 晶振检测核心（消费电子与工业场景高效排查策略）
针对不同检测场景，建议采用分级排查策略：
消费电子维修场景（手机/电脑/家电维修）：
第一步：外观检查 + 轻轻摇晃听声——快速排除物理损坏。
第二步：万用表电阻法 + 电压法 + 电容法——初步判断起振状态和短路情况。
第三步：替换法——终验手段，选择同频率、同封装、匹配负载电容的晶振替换验证-39。
有条件时用示波器验证输出波形。
工业质检场景（工厂生产线/专业实验室）：
第一步：外观+显微镜检查，排除封装异常和引脚氧化。
第二步：频率计数器/阻抗计标准化检测，精确测量谐振频率和ESR值-。
第三步：温度特性测试（如需车规级/工控级认证）——在温箱中测试-40℃至+85℃范围内的频率漂移量-25。
第四步：批量筛选时搭建单管振荡电路配合示波器或频率计高效检测-12。
汽车电子维修场景：
示波器检测输出波形优先，配合汽车诊断仪综合判断；重点验证启动时间和温度特性-25。
4.2 晶振检测价值延伸（日常维护与采购建议）
日常维护：
储存时保持常温常湿环境，避免受潮导致电性能恶化-32。
工业设备和汽车电子中的晶振建议每2-3年进行频率精度抽检，提前发现老化趋势。
晶振下方不要走信号线，避免EMC干扰影响起振-32。
采购建议：
消费电子维修：备货常见频率（32.768kHz、8MHz、12MHz、25MHz）的贴片晶振。
工业质检采购：务必选择符合GB/T 12273或IEC 60679标准的晶振，确保频率稳定性、ESR等关键参数达标-22-。
汽车电子维修：选择通过AEC-Q200认证的车规级晶振，注意工作温度范围-。
采购时关注晶振规格书中的负载电容参数，确保与目标电路匹配。
