家电维修与汽车电子场景适配：保险丝好坏判断全流程实操指南（含万用表检测步骤+行业故障案例）

在电路维修圈里流传着一句老话：“设备不通电，先看保险丝。”无论是家电维修师傅面对电磁炉“罢工”，还是汽车修理工排查车灯不亮的故障，保险丝始终是电路保护的第一道防线。准确判断保险丝好坏，不仅能快速锁定故障方向，还能避免盲目更换元件导致的二次损坏。本文基于家用电器、工业控制、汽车电路三大典型场景，从基础操作到专业检测，为不同基础的从业者提供一套可落地、可复制的保险丝检测实战方法。

一、家电维修场景保险丝检测核心工具介绍（新手入门篇）

基础款（家庭维修与初级电工适用）

• 数字万用表（必备） ：优选具备“通断测试”（蜂鸣档）和电阻测量功能的型号，这是检测保险丝的核心设备。通断性模式是检测保险丝的首选模式，因为当保险丝完好时，万用表会发出清晰的音频信号，直观且便捷-41。家庭维修建议选择价位在100-300元的品牌入门级数字万用表，足以应对90%以上的家电保险丝检测场景。



• 保险丝拔出器/尖嘴钳：用于安全取用保险丝，避免徒手接触造成触电风险或损伤保险丝引脚。

• LED试电笔：快速判断电路是否带电，作为检测前的安全辅助工具。

专业款（工厂批量检测与专业质检场景）

• 绝缘电阻测试仪（兆欧表） ：用于工业控制柜和高压电路保险丝的绝缘性能测试，测试电压根据系统电压等级选择500V或1000V档位。该设备通过施加高电压检查是否发生击穿，验证耐压强度-4。

• 恒温恒湿试验箱：适配工厂质检部门，用于保险丝在极端环境下的性能验证，评估产品寿命和稳定性-4。

• 红外热像仪：适配工业维修现场，通过扫描接线端子温差判断接触不良隐患（温差＞15℃即需停运检修）-30。

工具选择关键提示：家庭维修不必追求专业级仪器，一支合格的万用表加上目视检查就能解决绝大多数问题；工厂质检人员则需根据行业标准配备专用设备。

二、家电维修与汽车电路场景保险丝检测安全注意事项（重中之重）

在开始任何电气测试之前，安全永远是第一位的。以下4条注意事项适用于所有检测场景，请务必牢记：

1. 断电操作是铁律：检测前务必确保目标电路已完全断电。家电维修要拔掉电源插头；汽车电路检测需关闭车辆电源（将点火开关置于OFF档）；工业设备需执行上锁挂牌程序，断开上级电源开关。使用万用表检测保险丝前，应将目标电路断电并与任何电源断开连接，以避免触电或进一步损坏电路-41。

2. 个人防护装备不可省略：穿戴绝缘手套和护目镜是基本要求。对于工业高压场景（如工厂配电柜、设备控制柜），还需穿戴绝缘鞋和阻燃工作服，防止电弧喷溅造成伤害。

3. 带电检测仅限于特定场景：仅允许有经验的维修人员在对电路充分了解的前提下，使用绝缘表笔进行带电排查。新手严禁在电路通电状态下检测保险丝。

4. 保险丝取出前清理接触点：尤其是家电和汽车场景中，保险丝引脚常有氧化或污渍，影响检测准确性。取出保险丝后，应使用细砂纸或酒精棉清洁引脚接触面，再进行测量。

三、保险丝基础认知（适配精准检测）

保险丝的核心功能是当过电流发生时通过自身熔断切断电路，保护后端设备。判断保险丝好坏，关键在于掌握以下基础要素：

结构认知：常见保险丝分为玻璃管式、陶瓷管式、插片式三大类。玻璃管式多用于家电（如电磁炉、微波炉），透明管体可直观观察熔丝状态；陶瓷管式常见于工业设备控制柜，耐高温且分断能力更强；插片式则广泛用于汽车发动机舱和驾驶室仪表台保险丝盒，负责车灯、喇叭、车载电脑ECU、ABS、空调压缩机等电路的安全保护-。

关键参数与检测关联：保险丝本体上通常标注额定电流（A）和额定电压（V）。检测时需关注：

• 额定电流：当电路电流超过该值时保险丝会熔断，检测时需确认是否与负载匹配-31

• 分断能力：指保险丝安全切断短路电流的能力，如家庭电路短路电流5kA，应选10kA分断能力的保险丝-31

• 熔断特性：快熔型（F）用于敏感电路保护，慢熔型（T）用于电机、变压器等开机浪涌电流大的负载-31

四、保险丝核心检测方法

4.1 视觉检测法：家电维修新手快速初筛

这是最简单直接的初筛方法，适用于玻璃管保险丝和部分透明外壳保险丝。

操作流程：

• 第一步：断电后使用保险丝拔出器将保险丝从保险丝座取出（汽车场景中，可使用前舱保险丝盒内的保险丝夹取出）-15

• 第二步：在充足光线下观察保险丝内部熔丝是否断裂，管壁是否熏黑

• 第三步：根据熔断形态判断故障类型

熔断形态与故障判断：

• 熔体中央断裂：通常为过载故障，如负载功率超出额定值，常见于家电同时使用多个大功率电器或汽车加装了大功率改装设备--30

• 熔管两端炸裂：一般为短路大电流故障，如电线绝缘破损、元件击穿等-30

• 内壁熏黑但熔体完好：多为老化失效或长期过载导致的隐性损坏，常见于使用超10年未更换的老化保险丝-30

注意事项：陶瓷保险丝和汽车插片式保险丝不透明，目视检查无法判断内部状态，必须借助万用表进行通断测试。

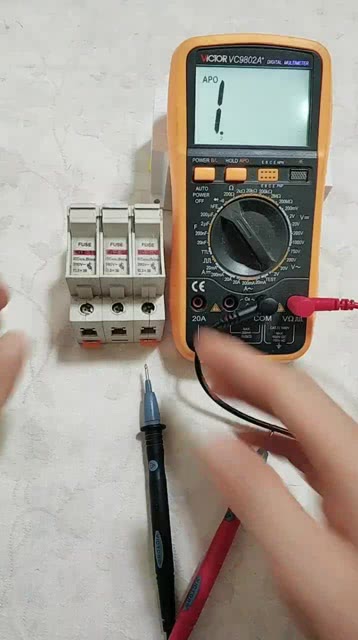

4.2 万用表检测法：新手重点掌握（家电与汽车场景通用）

这是所有维修人员必须掌握的黄金检测方法，适用于各类保险丝，操作简单且准确率接近100%。

第一步：设置万用表
启动万用表，将其设置为通断性模式（蜂鸣档）或电阻模式（Ω档）。通断性模式是测试保险丝的首选模式，因为如果保险丝完好无损，万用表会发出清晰的音频信号-41。设置后验证万用表功能是否正常：将两根探头触碰在一起，通断性模式下应发出蜂鸣声，电阻模式下应显示0Ω或接近0的低电阻读数-40。

第二步：测试保险丝
将保险丝从电路中取出，将万用表红黑表笔分别接触保险丝两端。对于玻璃管保险丝，接触两端金属帽；对于插片式保险丝，接触两片金属插片；确保表笔与保险丝端子紧密接触，任何接触不良都可能导致测量结果不准确-40。

第三步：解读读数判断状态

• 通断性模式下：万用表发出蜂鸣声→保险丝完好；无蜂鸣声→保险丝熔断-41

• 电阻模式下：显示0Ω或接近0的低电阻读数（如0-0.5Ω）→保险丝完好；显示“OL”或“1”（无穷大）→保险丝熔断-

实操小技巧：

• 家电维修中检测电磁炉、微波炉保险管时，建议先用蜂鸣档快速筛查；如需精确判断有无隐性损坏，再用电阻档复测

• 汽车维修场景中，拆下保险丝后除了测量通断，还需检查插片有无氧化锈蚀，氧化层会导致接触电阻增大，即使保险丝完好也可能造成电路不通

4.3 工厂专业仪器检测法：进阶精准检测（工业质检专用）

对于工厂生产线质检、研发验证、产品认证等专业场景，万用表的基础通断检测远不能满足需求，必须借助专业测试设备进行全面评估。

核心专业设备：保险丝熔断器测试仪（如FTI5000系列）

FTI5000保险丝熔断器测试仪是专为保险丝产品测试验证设计的专业设备，严格符合GB/T 9364系列、GB/T 31465.1-2015及IEC60296-6:2010等国内外标准-54。该设备搭载高性能测试系统，可模拟各种工况测试，包括耐久测试、熔断计时、脉冲测试、电流循环冲击、电流梯度测试等特性测试，同时具备电压及温度测量功能，可对保险丝的电压降及温度进行测试并自动计算等效电阻值和功率损耗值-54。

熔断特性测试（FTI5000示例） ：试验电流0-100A可调，自动记录熔断时间，精度1ms。通过在不同倍数的过载电流（如1.5倍、2.2倍额定电流）下测量熔断时间，评估保险丝的响应特性是否符合标准要求-21-49。

耐久性测试：自动循环通断电测试保险丝寿命次数，试验次数1-999999次可设置，试验次数到自动停机，适用于汽车电子AEC-Q200等特殊场景的寿命验证要求-49-20。

批量检测技巧：工厂流水线可采用自动测试系统（如配备传输机构、电阻检测机构、镭射检测机构的一体机），对保险丝进行引脚外观检测、电阻检测、打标检测的全自动流水线作业，实现0漏检率-。

工厂批量检测提示：正规工厂批量检测需依据IEC 60127系列、GB/T 9364系列等标准进行全面的性能与安全评估，检测服务涵盖电气参数验证、熔断特性测试、材料分析、环境适应性及可靠性试验等多个方面，确保产品符合安全规范与应用要求-21。

五、不同类型保险丝的检测重点

六、家电与汽车场景常见检测误区（避坑指南）

以下5个高频误区在维修现场屡见不鲜，务必规避：

1. 误区一：仅靠目视判断保险丝好坏。陶瓷保险丝和汽车插片式保险丝外观无法判断内部熔丝状态，必须使用万用表通断测试。即使是玻璃管保险丝，有时熔丝断裂肉眼难以察觉，仍需万用表确认-41。

2. 误区二：更换保险丝后不排查根源故障。保险丝熔断是电路存在问题的“信号”，不是故障本身。若盲目更换同规格保险丝而不排查短路或过载原因，新保险丝会立即再次熔断，甚至造成更严重的设备损坏。建议更换保险丝后，用万用表测量后端电路对地电阻，排查有无短路点-。

3. 误区三：用铜丝、铁丝替代保险丝。这是极其危险的操作，尤其在家庭电路和汽车电路中。保险丝的熔断特性是经过精密设计的，用金属丝替代会使电路失去过流保护能力，可能导致线路起火甚至火灾。汽车维修中严禁使用任何其他物品代替保险丝-15。

4. 误区四：忽略环境温度对检测结果的影响。高温环境下保险丝实际承载能力会降额。根据工程经验，环境温度每升高25℃，额定电流需降额约20%。例如1A保险丝在85℃时实际可用电流仅约0.8A，若仍按1A标准判断，可能导致保险丝频繁误熔断-31。

5. 误区五：不区分快熔和慢熔类型盲目替换。快熔型（F）用于保护敏感电子元件，慢熔型（T）用于电机、变压器等启动电流大的负载。将慢熔保险丝用在敏感电路上，可能导致设备损坏后再熔断，保护失效-31。

七、典型故障案例分析

案例一：家电维修——电磁炉屡烧保险管

故障现象：一台富士宝IH-G20型电磁炉烧水时突然不通电，打开检查发现保险管烧断，功率管IGBT击穿。更换IGBT和10A保险管后恢复正常，但使用5天后再次烧毁-57。

检测过程：第一次维修时仅更换了损坏元件，未排查隐性故障。第二次损坏后，维修人员对电路进行系统性排查：用万用表检测整流桥完好，代换可疑控制IC和比较器元件仍未解决。最终长时间通电观察发现散热风扇转速不稳，发出“吱吱”异响-57。

故障根因：散热风扇电刷老化打火，产生高频干扰信号，干扰电磁炉控制电路正常工作，导致IGBT管不定时击穿，进而烧毁保险管-57。

解决方法与经验：更换为无刷电机后故障彻底排除-57。此案例的关键启示是：保险丝熔断往往是电路更深层故障的“报警信号”，不能仅更换保险丝了事，必须排查后端电路有无短路、过载或隐性损坏。维修中建议在更换保险丝后，用万用表测量关键功率器件（如IGBT、整流桥）的对地电阻，确认无短路再通电。

案例二：汽车维修——保险丝更换后短期再次熔断

故障现象：某车辆某一电器设备（如车灯或音响）不工作，车主自行检查发现对应保险丝熔断，更换同规格新保险丝后短时间内再次熔断-15。

检测过程：专业维修人员首先关闭车辆电源，取出保险丝盒盖，用万用表通断档检测熔断保险丝确认损坏。随后不急于更换新保险丝，而是用万用表电阻档测量该回路保险丝座两端对地电阻，发现电阻值异常偏低，判断存在短路-41。

故障根因：排查发现该电器设备的线路绝缘层因长期摩擦破损，导致火线与车身搭铁短路，产生大电流反复熔断保险丝。检查发现该保险丝盒内部存在灰尘和湿气，加剧了接触不良和短路风险。

解决方法与经验：修复破损线路、清洁保险丝盒并保持干燥后，更换同规格保险丝，故障彻底排除。如更换正确的保险丝后短时间内仍熔断，则表明车辆可能存在严重的电气系统故障，需进一步检修而非继续更换保险丝-15。汽车保险丝盒内必须保持清洁，注意防潮，严禁使用高于额定值的保险丝替代-。

八、核心：分级检测策略

根据检测场景和自身基础，可遵循以下高效排查路径：

• 家庭维修场景（新手快速通道） ：视觉初筛（玻璃管式）→ 万用表蜂鸣档确认 → 更换同规格保险丝 → 通电测试，如再次熔断则需深入排查后端短路

• 汽车维修场景（车主自检） ：关闭电源 → 取出对应保险丝 → 万用表蜂鸣档检测 → 目视检查插片氧化情况 → 确认损坏后更换同规格保险丝

• 工厂质检场景（专业批量） ：基础通断筛选 → 专业仪器（FTI5000等）熔断特性测试 → 耐久性寿命测试 → 环境适应性验证 → 依据标准出具检测报告

掌握「目视检查→万用表通断测试→专业仪器验证」的分级检测方法，任何水平的从业者都能精准判断保险丝好坏，提升故障排除效率。

九、价值延伸：保险丝日常维护与采购建议

日常维护（家电场景） ：定期检查家中大功率电器（空调、电暖器、电磁炉）的保险丝状态，尤其注意插头处保险丝盒有无过热变形。如某电器频繁烧保险，应停用并送修，切勿连续更换保险丝强行使用。

日常维护（工业场景） ：工厂控制柜保险丝需纳入年度巡检计划，使用红外热像仪扫查接线端子温度（温差＞15℃需停运检修），定期做直流电阻测试，阻值变化＞10%即应报废更换-30。

采购建议：购买保险丝时务必确认额定电流（A）、额定电压（V）与原规格一致，且熔断特性（快熔F/慢熔T）匹配设备需求。家用电器优选符合GB/T 9364标准的品牌产品，工业设备需依据GB/T 13539或IEC 60269标准选型-。严禁使用高于原额定电流的保险丝替代，否则可能导致电路过热起火-。应急情况下可暂用非关键设备同规格或略低电流保险丝临时替代，但需尽快更换为原规格-。
